UCC21737-Q1 是一款电隔离单通道栅极驱动器，设计用于直流工作电压高达 2121V 的 SiC MOSFET 和 IGBT，具有先进的保护功能、出色的动态性能和稳健性。 该器件具有高达 ±10A 的峰值拉电流和灌电流。
输入侧通过 SiO2 电容隔离技术与输出侧相隔离，支持高达 1.5kVRMS 的工作电压、12.8kVPK 的浪涌抗扰度，隔离层寿命超过 40 年，并提供较低的器件间偏移，共模噪声抗扰度 (CMTI) 大于 150V/ns。

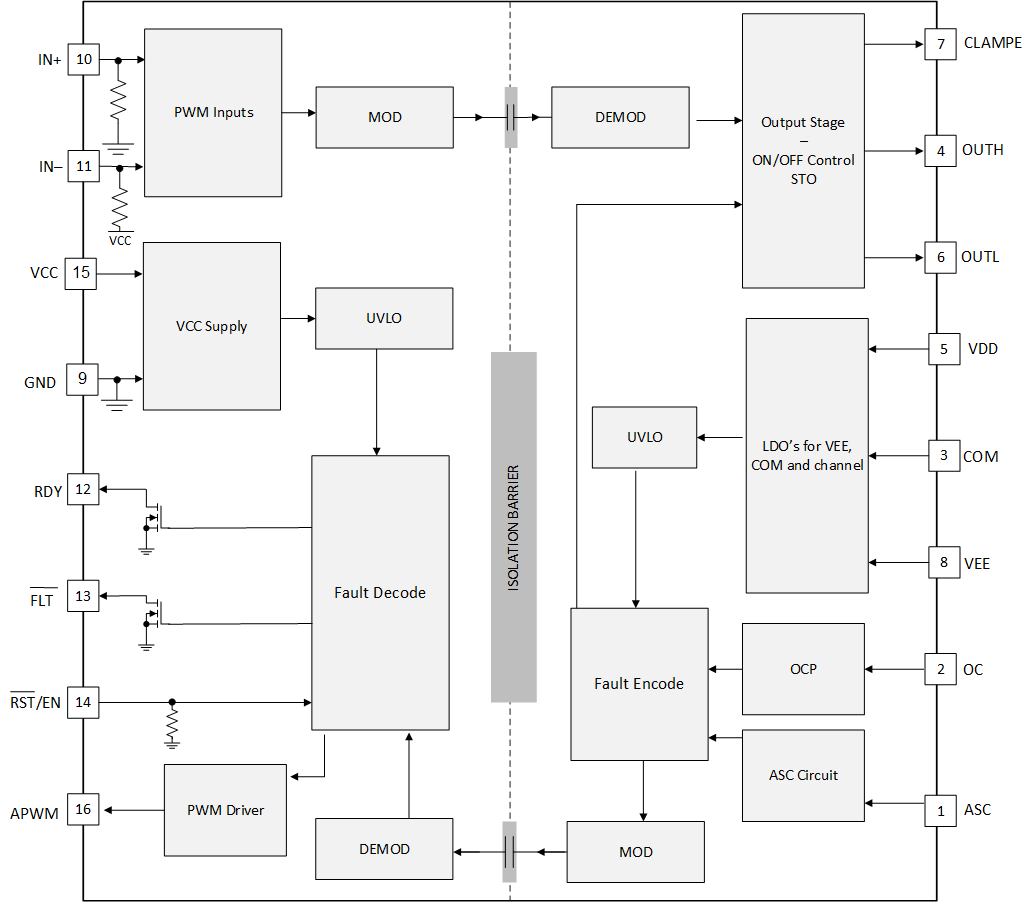

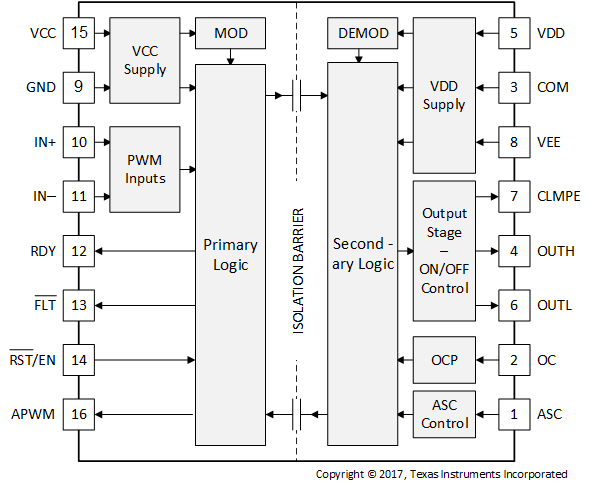

UCC21737-Q1 包括先进的保护特性，如快速过流和短路检测、分流电流检测支持、故障报告、有源米勒钳位、输入和输出侧电源 UVLO（用于优化 SiC 和 IGBT 开关行为）和稳健性。可以利用 ASC 功能在系统故障事件期间强制打开电源开关，从而进一步提高驱动器的多功能性并消减系统设计工作量、尺寸和成本。
| Number of channels | 1 |
| Isolation rating | Reinforced |
| Withstand isolation voltage (VISO) (Vrms) | 5700 |
| Working isolation voltage (VIOWM) (Vrms) | 2121 |
| Transient isolation voltage (VIOTM) (VPK) | 8000 |
| Power switch | IGBT, SiCFET |
| Peak output current (A) | 10 |
| Features | Active miller clamp, Disable, Enable, Fault reporting, High CMTI, Power good, Short circuit protection, Soft turn-off, Split output |
| Output VCC/VDD (max) (V) | 33 |
| Output VCC/VDD (min) (V) | 13 |
| Input VCC (min) (V) | 3 |
| Input VCC (max) (V) | 5.5 |
| TI functional safety category | Functional Safety Quality-Managed |
| Propagation delay time (µs) | 0.09 |
| Input threshold | CMOS |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Automotive |
| Bus voltage (max) (V) | 2121 |
| Rise time (ns) | 33 |
| Fall time (ns) | 27 |
| Undervoltage lockout (typ) (V) | 12 |
| SOIC (DW) | 16 | 106.09 mm² 10.3 x 10.3 |
