ISOW7721

正在供货

产品详情

ISOW7721 器件是具有低辐射集成式高效电源转换器的电隔离双通道数字隔离器。集成式直流/直流转换器提供高达 550mW 的隔离式电源，无需在空间受限的隔离设计中单独使用隔离式电源。如果需要额外的电源，ISOW7721 支持多器件链，通过在系统中使用两个器件将集成电源输出增加至 >1W。

100 Mbps 数据速率
低辐射、低噪声的集成式直流/直流转换器
- 辐射经过优化，符合 CISPR 32 和 EN 55032 B 类标准，在 2 层电路板上的裕度 >5dB
- 25 MHz 的低频电源转换器可实现低噪声性能
- 低输出波纹：24 mV
高效率输出功率
- 最大负载时的效率：46%
- 高达 0.55W 的输出功率
- V_ISOOUT 精度为 ±5%
- 5V 至 5V：最大可用负载电流 = 110 mA
- 5V 至 3.3V：最大可用负载电流 = 140 mA
- 3.3V 至 3.3V：最大可用负载电流 = 60 mA
支持多 ISOW7721 链，可将系统功率输出提高至 >1W 和 >200mA
用于通道隔离器和电源转换器的独立电源
- 逻辑电源 (V_IO)：1.71V 至 5.5V
- 电源转换器电源 (V_DD)：3V 至 5.5V
优异的电磁兼容性 (EMC)
- 系统级 ESD、EFT 和浪涌抗扰性
- 在整个隔离栅具有 ±8kV IEC 61000-4-2 接触放电保护
增强型和基础型隔离选项
高 CMTI：100kV/µs（典型值）
安全相关认证（计划）：
- 符合 DIN VDE V 0884-11:2017-01 标准的 VDE 增强型和基础型绝缘
- UL 1577 组件认证计划
- IEC 62368-1、IEC 61010-1、IEC 60601-1 和 GB 4943.1-2011 认证
工作温度范围：–40°C 至 +125°C

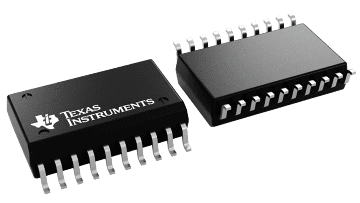

20 引脚宽体 SOIC 封装

Rating	Catalog
Isolation rating	Basic, Reinforced
Number of channels	2
Forward/reverse channels	1 forward / 1 reverse
Data rate (max) (Mbps)	100
Working isolation voltage (VIOWM) (Vrms)	1000
Surge isolation voltage (VIOSM) (VPK)	10000
Transient isolation voltage (VIOTM) (VPK)	7071
Withstand isolation voltage (VISO) (Vrms)	5000
CMTI (min) (kV/µs)	85
Operating temperature range (°C)	-40 to 125
Type	Digital isolator

SOIC (DFM)

132.149 mm² 12.83 x 10.3
