ISO674x 器件是高性能四通道数字隔离器，可提供符合 UL 1577 的高达 5000VRMS 隔离额定值，非常适合具有此类需求的成本敏感型应用。这些器件还通过了 VDE、TUV、CSA 和 CQC 认证。

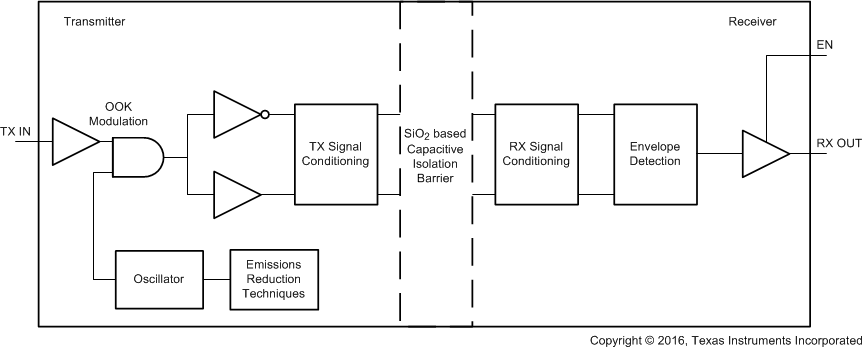

在隔离 CMOS 或 LVCMOS 数字 I/O 的同时， ISO674x 器件可提供高电磁抗扰度、低干扰和低功耗特性。每条隔离通道的逻辑输入和输出缓冲器均由 TI 的双电容二氧化硅 (SiO2) 绝缘栅相隔离。这些器件配有使能引脚，可用于在多主驱动应用中将各自的输出置于高阻抗状态。 ISO6740 器件具有四条全部同向的通道， ISO6741 器件具有三条正向通道和一条反向通道，而 ISO6742 器件具有两条正向通道和两条反向通道。如果输入功率或信号出现损失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出低电平。更多详细信息，请参见器件功能模式部分。
| Rating | Catalog |
| Integrated isolated power | No |
| Isolation rating | Reinforced |
| Number of channels | 4 |
| Forward/reverse channels | 2 forward / 2 reverse |
| Default output | High, Low |
| Data rate (max) (Mbps) | 50 |
| Surge isolation voltage (VIOSM) (VPK) | 10000 |
| Transient isolation voltage (VIOTM) (VPK) | 7071 |
| Withstand isolation voltage (VISO) (Vrms) | 5000 |
| CMTI (min) (V/µs) | 100000 |
| Operating temperature range (°C) | -40 to 125 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 1.71 |
| Propagation delay time (typ) (µs) | 0.011 |
| Current consumption per channel (DC) (typ) (mA) | 1 |
| Current consumption per channel (1 Mbps) (typ) (mA) | 1.65 |
| Creepage (min) (mm) | 8 |
| Clearance (min) (mm) | 8 |
| TI functional safety category | Functional Safety-Capable |
| SOIC (DW) | 16 | 106.09 mm² 10.3 x 10.3 |
