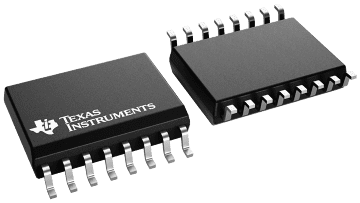

UCC12041-Q1

正在供货

产品详情

UCC12041-Q1 是一款具有 3kV_RMS basic 隔离额定值的汽车级直流/直流电源模块，旨在为需要偏置电源及稳压输出电压的隔离电路提供有效的隔离电源。该器件集成了具有专有架构的变压器和直流/直流控制器，可提供 500mW（典型值）的隔离功率，并具有低 EMI。

UCC12041-Q1 集成了保护功能以增强系统稳健性。该器件还具有使能引脚、同步功能以及 5V 或 3.3V 稳压输出选项（带净空电压）。 UCC12041-Q1 是一种薄型、小型化解决方案，采用高度为 2.65mm（典型值）的宽体 SOIC 封装。

采用集成变压器技术的高效直流/直流转换器
具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1：–40°C 至 125°C 的工作环境温度范围
提供功能安全型
- 可帮助进行功能安全系统设计的文档
输出功率（典型值）：500mW
5V 或 3.3V 稳压输出，具有可选的 400mV 净空电压为 LDO 供电
输入电压：4.5V 至 5.5V
稳健可靠的隔离栅：
- 隔离等级：3kV_RMS
- 浪涌能力： 6.5kV_PK
- 工作电压： 850V_RMS
- 最低 CMTI：100V/ns
热关断
短路恢复
16 引脚宽体 SOIC 封装，爬电距离和间隙大于 8mm
工作温度范围：–40°C 至 125°C
安全相关认证（计划）：
- DIN V VDE V 0884-11:2017-01
- 符合 UL 1577 标准且长达 1 分钟的 3000V_RMS 隔离
- 符合 IEC 60950-1 和 IEC 62368-1 终端设备标准的 UL 认证
- 符合 GB4943.1-2011 的 CQC 认证

Device type	Isolated modules
Topology	Full-bridge
Vin (min) (V)	4.5
Vin (max) (V)	5.5
Vout (min) (V)	3.3
Vout (max) (V)	5
Iout (max) (A)	0.1
Features	0.5W, Basic isolation, Regulated, Single output
Operating temperature range (°C)	-40 to 125
Regulated outputs (#)	1
TI functional safety category	Functional Safety-Capable
Control mode	Internally Regulated with 3.3V or 5V Select
Rating	Automotive
Isolation rating	Basic
CMTI (min) (kV/µs)	100
Working isolation voltage (VIOWM) (Vrms)	850
Surge isolation voltage (VIOSM) (VPK)	5000
Withstand isolation voltage (VISO) (Vrms)	3000

SO-MOD (DVE)

106.09 mm² 10.3 x 10.3
