ISO672x-Q1 器件是高性能双通道数字隔离器，可提供符合 UL 1577 的 5000VRMS（DWV 封装）和 3000VRMS（D 封装）隔离额定值，非常适合具有此类需求的成本敏感型应用。这些器件还通过了 VDE、TUV、CSA 和 CQC 认证。

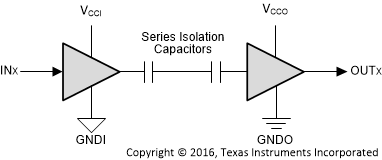

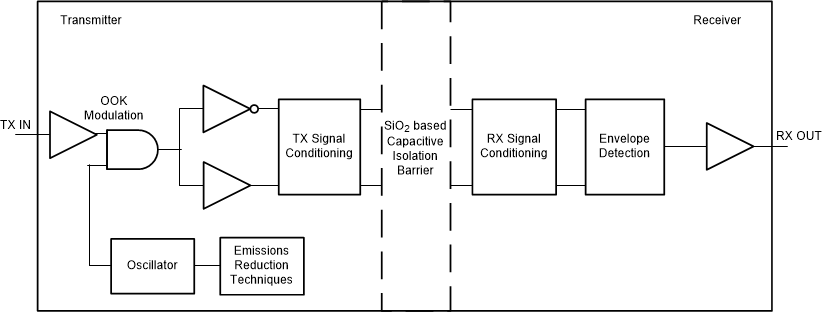

在隔离 CMOS 或 LVCMOS 数字 I/O 的同时， ISO672x-Q1 器件可提供高电磁抗扰度和低辐射，同时具备低功耗特性。每条隔离通道的逻辑输入和输出缓冲器均由 TI 的双电容二氧化硅 (SiO2) 绝缘栅相隔离。 ISO6720-Q1 器件具有 2 条同向隔离通道。 ISO6721-Q1 器件具有 2 条反向隔离通道。如果输入功率或信号出现损失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出低电平。更多详细信息，请参见器件功能模式部分。
| Rating | Automotive |
| Integrated isolated power | No |
| Isolation rating | Basic, Reinforced |
| Number of channels | 2 |
| Forward/reverse channels | 1 forward / 1 reverse |
| Default output | High, Low |
| Data rate (max) (Mbps) | 50 |
| Surge isolation voltage (VIOSM) (VPK) | 6500, 10000 |
| Transient isolation voltage (VIOTM) (VPK) | 4242, 7071 |
| Withstand isolation voltage (VISO) (Vrms) | 3000, 5000 |
| CMTI (min) (V/µs) | 100000 |
| Operating temperature range (°C) | -40 to 125 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 1.71 |
| Propagation delay time (typ) (µs) | 0.011 |
| Current consumption per channel (DC) (typ) (mA) | 1.2 |
| Current consumption per channel (1 Mbps) (typ) (mA) | 1.8 |
| Creepage (min) (mm) | 4, 8 |
| Clearance (min) (mm) | 4, 8 |
| TI functional safety category | Functional Safety-Capable |

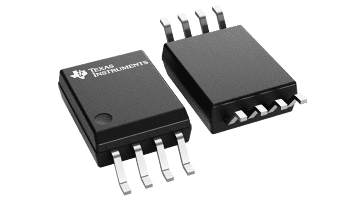

| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
| SOIC (DWV) | 8 | 67.275 mm² 5.85 x 11.5 |
