UCC23514 是一款适用于 IGBT、MOSFET 和 SiC MOSFET 的光兼容单通道隔离式栅极驱动器，具有 4.5A 峰值拉电流和 5.3A 峰值灌电流以及 5.0kV RMS 增强型隔离额定值。33V 的高电源电压范围允许使用双极电源来有效驱动 IGBT 和 SiC 功率 FET。UCC23514 可以驱动低侧和高侧电源 FET。与基于光耦合器的标准栅极驱动器相比，此器件的主要特性可显著提高性能和可靠性，同时在原理图和布局设计中保持引脚对引脚兼容性。性能亮点包括高共模瞬态抗扰度 (CMTI)、低传播延迟和小脉宽失真。

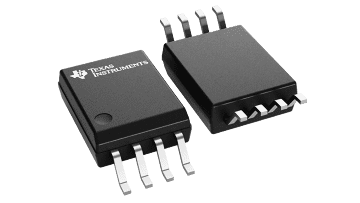

严格的过程控制可实现较小的器件间偏移。输入级是仿真二极管，这意味着与传统的 LED 相比，具有长期可靠性和出色的老化特性。它采用 8 引脚表面贴装 7.5mm x 5.85mm（典型值）SOIC 封装，爬电距离和间隙 ≥ 8.5mm，来自材料组 I 的模压化合物的相对漏电起痕指数 (CTI) > 600V。UCC23514 具有高性能和高可靠性，非常适合所有类型的电机驱动器、光伏逆变器、工业电源和电器。更高的工作温度为传统光耦合器原来无法支持的应用开辟了机会。

UCC23514V 选项可在单个终端上提供栅极驱动输出。对于需要分离栅极驱动输出的应用，UCC23514S 版本提供两个单独的输出引脚 OUTH 和 OUTL。如果应用需要的 UVLO 以单独 COM 引脚为基准，则适用于 UCC23514E 版本，它有助于实现双极栅极驱动电源应用。UCC23514M 选项将晶体管的栅极连接到内部钳位，以防止米勒电流造成假接通。
