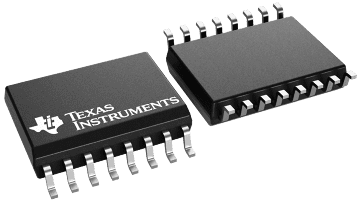

ISOW7841A-Q1

正在供货

产品详情

符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1：–40°C 至 125°C 环境工作温度
100Mbps 数据速率
提供功能安全
- 可提供用于功能安全系统设计的文档
稳健可靠的隔离栅：
- 在 1 kV RMS 工作电压下预计寿命超过 100 年
- 隔离等级高达 5000 V RMS
- 浪涌抗扰度高达 10 kV PK
- ±100 kV/µs 最低 CMTI
集成式高效直流/直流转换器与片上变压器
3V 至 5.5V 宽电源电压范围
5V 或 3.3V 稳压输出
高达 0.65W 的输出功率
5V 至 5V；5V 至 3.3V：可用负载电流 ≥ 130 mA
3.3V 至 3.3V：可用负载电流 ≥ 75mA；3.3V 至 5V：可用负载电流 ≥ 40 mA
软启动可限制浪涌电流
过载和短路保护
热关断
默认输出：高电平和低电平选项
低传播延迟：13 ns（典型值，5V 电源）
优异的电磁兼容性 (EMC)
- 系统级 ESD、EFT 和浪涌抗扰性
- 在整个隔离栅具有 ±8kV IEC 61000-4-2 接触放电保护
- 低干扰 (EMI)
16 引脚宽体 SOIC 封装
安全相关认证：
- 符合 DIN V VDE V 0884-11:2017-01 标准的 7071V PK 增强型隔离
- 符合 UL 1577 标准且长达 1 分钟的 5000V RMS 隔离
- 符合 IEC 60950-1、IEC 62368-1 和 IEC 60601-1 终端设备标准的 CSA 认证
- 符合 GB4943.1-2011 标准的 CQC 认证
- 符合 EN 60950-1 和 EN 61010-1 标准的 TUV 认证
- 所有认证已列入计划

Rating	Automotive
Isolation rating	Basic
Number of channels	4
Forward/reverse channels	3 forward / 1 reverse
Data rate (max) (Mbps)	100
Working isolation voltage (VIOWM) (Vrms)	1000
Surge isolation voltage (VIOSM) (VPK)	10000
Transient isolation voltage (VIOTM) (VPK)	7071
Withstand isolation voltage (VISO) (Vrms)	5000
CMTI (min) (kV/µs)	100
Operating temperature range (°C)	-40 to 125
TI functional safety category	Functional Safety-Capable
Type	Digital isolator

SO-MOD (DWE)

106.09 mm² 10.3 x 10.3
