UCC5350-Q1

UCC5350-Q1

正在供货

适用于 IGBT/SiC 且具有米勒钳位或分离输出的汽车类 ±5A 单通道隔离式栅极驱动器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

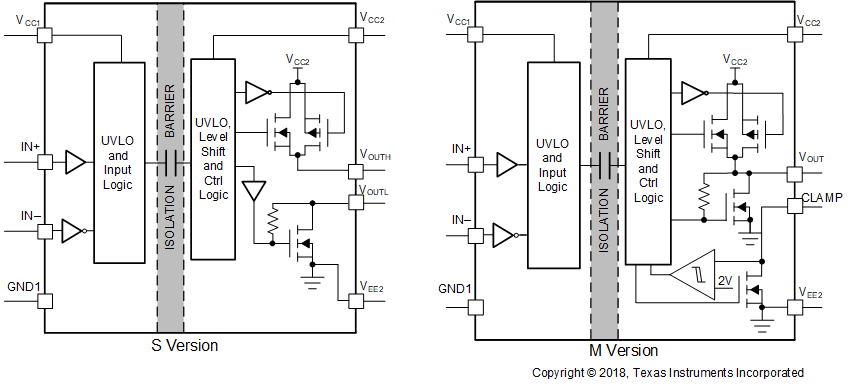

UCC5350-Q1 是一款单通道隔离式栅极驱动器, 具有 5A 最小峰值拉电流和 5A 最小峰值灌电流,专为驱动 MOSFET、IGBT 和 SiC MOSFET 而设计。 UCC5350-Q1 具有米勒钳位或分离输出选项。CLAMP 引脚除了可将晶体管栅极连接到输出端之外,还用于将栅极连接到内部 FET,以防止米勒电流造成假接通。借助分离输出选项,可以使用 OUTH 和 OUTL 引脚单独控制栅极电压的上升和下降时间。

  • 5kVRMS 和 3kVRMS 单通道隔离式栅极驱动器
  • 符合面向汽车应用的 AEC-Q100 标准
    • 温度等级 1
    • HBM ESD 分类等级 H2
    • CDM ESD 分类等级 C6
  • 特性选项
    • 分离输出,8V UVLO (UCC5350SB-Q1)
    • 米勒钳位,12V UVLO (UCC5350MC-Q1)
  • ±5A 最小峰值电流驱动强度
  • 3V 至 15V 输入电源电压
  • 驱动器电源电压高达 33V
    • 8V 和 12V UVLO 选项
  • 100V/ns 最小 CMTI
  • 输入引脚具有负 5V 电压处理能力
  • 100ns(最大值)的传播延迟和 <25ns 的器件间延迟
  • 8 引脚 DWV(8.5mm 爬电) 和 D(4mm 爬电)封装
  • 隔离栅寿命 > 40 年
  • 安全相关认证:
    • 符合 UL 1577 标准且长达 1 分钟的 5000VRMS DWV 和 3000VRMS D 隔离等级
  • CMOS 输入
  • 工作结温:–40°C 至 +150°C
Number of channels1
Isolation ratingBasic, Reinforced
Withstand isolation voltage (VISO) (Vrms)3000, 5000
Working isolation voltage (VIOWM) (Vrms)990, 2121
Transient isolation voltage (VIOTM) (VPK)4242, 7000
Power switchIGBT, MOSFET, SiCFET
Peak output current (A)10
FeaturesActive miller clamp, Split output
Output VCC/VDD (max) (V)33
Output VCC/VDD (min) (V)9.5
Input VCC (min) (V)3
Input VCC (max) (V)15
TI functional safety categoryFunctional Safety-Capable
Propagation delay time (µs)0.065
Input thresholdCMOS
Operating temperature range (°C)-40 to 125
RatingAutomotive, Catalog
Bus voltage (max) (V)990
Rise time (ns)10
Fall time (ns)10
Undervoltage lockout (typ) (V)8, 12
SOIC (D)829.4 mm² 4.9 x 6
SOIC (DWV)867.275 mm² 5.85 x 11.5
