UCC5390-Q1

UCC5390-Q1

正在供货

汽车级 17A 5kv RMS 单通道隔离式栅极驱动器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

UCC5390-Q1 是一款单通道隔离式栅极驱动器,具有 10A 峰值拉电流和 10A 峰值灌电流旨在驱动 MOSFET、IGBT 和 SiC MOSFET。UCC5390-Q1 的 UVLO2 以 GND2 为基准,从而有利于使用双极电源并优化 SiC 和 IGBT 开关行为和稳健性。

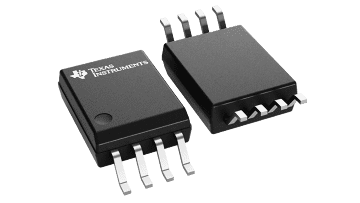

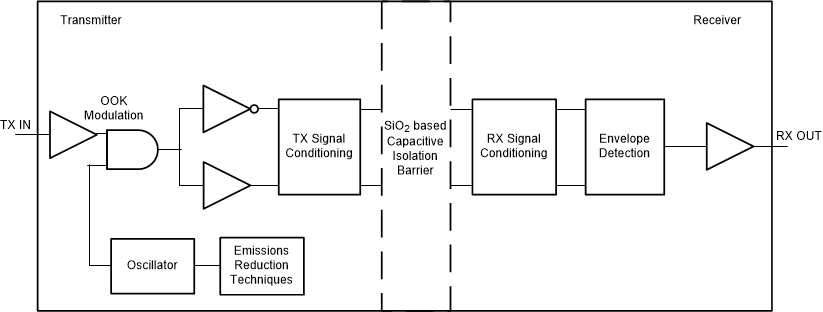

UCC5390-Q1 采用 8.5mm SOIC-8 (DWV) 封装,可支持高达 5kVRMS 的隔离电压。输入侧通过 SiO2 电容隔离技术与输出侧相隔离,隔离层寿命超过 40 年。凭借高驱动强度和真正的 UVLO 检测,该器件非常适用于在车载充电器和牵引逆变器等 应用 中驱动 IGBT 和 SiC MOSFET。

与光耦合器相比,UCC5390-Q1 的部件间偏移更低,传播延迟更小,工作温度更高,并且 CMTI 更高。

  • 5kVRMS 单通道隔离式栅极驱动器
  • 符合面向汽车应用的 AEC-Q100 标准
    • 温度等级 1
    • HBM ESD 分类等级 H2
    • CDM ESD 分类等级 C6
  • 以 GND2 为基准的 12V UVLO
  • 8 引脚 DWV(8.5mm 爬电)封装
  • 60ns(典型)传播延迟
  • 较小的部件间传播延迟偏移
  • 100V/ns 最小 CMTI
  • 10A 最小峰值电流
  • 3V 至 15V 输入电源电压
  • 驱动器电源电压高达 33V
  • 输入引脚具有负 5V 电压处理能力
  • 安全相关认证:
    • 符合 DIN V VDE V 0884-11:2017-01 标准的 7000VPK 隔离 (DWV)(计划)
    • 5000VRMS (DWV) 隔离等级长达 1 分钟(符合 UL 1577 标准)
    • 符合 GB4943.1-2011 的 CQC 认证
  • CMOS 输入
  • 工作结温范围:–40°C 至 +150°C
Number of channels1
Isolation ratingReinforced
Withstand isolation voltage (VISO) (Vrms)5000
Working isolation voltage (VIOWM) (Vrms)2121
Transient isolation voltage (VIOTM) (VPK)7000
Power switchIGBT, MOSFET, SiCFET
Peak output current (A)17
FeaturesUVLO reference to ground
Output VCC/VDD (max) (V)33
Output VCC/VDD (min) (V)13.2
Input VCC (min) (V)3
Input VCC (max) (V)15
TI functional safety categoryFunctional Safety-Capable
Propagation delay time (µs)0.065
Input thresholdCMOS
Operating temperature range (°C)-40 to 125
RatingAutomotive
Bus voltage (max) (V)2121
Rise time (ns)26
Fall time (ns)22
Undervoltage lockout (typ) (V)12
SOIC (DWV)867.275 mm² 5.85 x 11.5
