UCC20225A-Q1

正在供货

产品详情

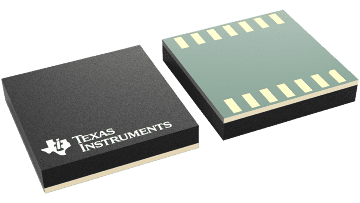

是UCC20225-Q1 系列是一款单输入、双输出隔离式栅极驱动器，具有 4A 峰值拉电流和 6A 峰值灌电流，并且采用 5mm x 5mm LGA-13 封装。该器件旨在以一流的传播延迟和脉宽失真度驱动功率晶体管，频率最高可达 5MHz。

输入侧通过一个 2.5kV_RMS 隔离栅与两个输出驱动器隔离，共模瞬态抗扰度 (CMTI) 的最小值为 100V/ns。两个输出侧驱动器之间的内部功能隔离支持高达 700V_DC 的工作电压。

UCC20225-Q1 系列通过 DT 引脚上的电阻器支持可编程死区时间。DIS 引脚在设为高电平时可同时关断两个输出，在接地时允许器件正常运行。

该器件接受的 VDD 电源电压高达 25V。凭借 3V 至 18V 的宽 VCCI 范围，该驱动器非常适合连接模拟和数字控制器。所有电源电压引脚都具有欠压锁定 (UVLO) 保护功能。

凭借上述所有高级功能，UCC20225-Q1 系列可在各种汽车应用中实现高功率密度、高效率和稳健性。

具有符合 AEC-Q100 标准的下列特性：
- 器件温度 1 级
- 器件 HBM ESD 分类等级 H2
- 器件 CDM ESD 分类等级 C6
单 PWM 输入，双输出
可通过电阻器编程的死区时间
4A 峰值拉电流、6A 峰值灌电流输出
CMTI 大于 100V/ns
开关参数：
- 19ns 典型传播延迟
- 5ns 最大延迟匹配
- 6ns 最大脉宽失真
3V 至 18V 输入 VCCI 范围
VDD 高达 25V，带 5V 和 8V UVLO 选项
抑制短于 5ns 的输入瞬变
TTL 和 CMOS 兼容输入
节省空间的 5mm x 5mm LGA-13 封装
安全相关认证：
- 符合 VDE V 0884-11:2017 标准的 3535V_PK 隔离
- 符合 UL 1577 标准且持续时长为 1 分钟的 2500V_RMS 隔离
- 符合 GB4943.1-2011 的 CQC 认证

Number of channels	2
Isolation rating	Functional
Withstand isolation voltage (VISO) (Vrms)	2500
Working isolation voltage (VIOWM) (Vrms)	792
Transient isolation voltage (VIOTM) (VPK)	3535
Power switch	IGBT, MOSFET, SiCFET
Peak output current (A)	6
Features	Disable, Programmable dead time
Output VCC/VDD (max) (V)	25
Output VCC/VDD (min) (V)	6.5
Input VCC (min) (V)	3
Input VCC (max) (V)	18
Propagation delay time (µs)	0.019
Input threshold	CMOS, TTL
Operating temperature range (°C)	-40 to 125
Rating	Automotive
Bus voltage (max) (V)	792
Rise time (ns)	6
Fall time (ns)	7
Undervoltage lockout (typ) (V)	5

VLGA (NPL)

25 mm² 5 x 5
