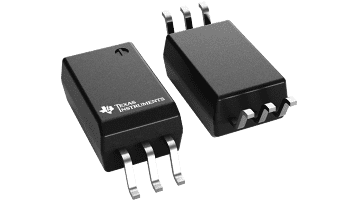

UCC23313 是一款适用于 IGBT、MOSFET 和 SiC MOSFET 的光兼容单通道隔离式栅极驱动器，具有 4.5A 峰值拉电流和 5.3A 峰值灌电流以及 3.75kV RMS 基本隔离额定值。由于具有 33V 的高电源电压范围，因此允许使用双极电源来有效驱动 IGBT 和 SiC 功率 FET。UCC23313 可以驱动低侧和高侧功率 FET。与基于光耦合器的标准栅极驱动器相比，此器件的主要特性可显著提高性能和可靠性，同时在原理图和布局设计中保持引脚对引脚兼容性。性能亮点包括高共模瞬态抗扰度 (CMTI)、低传播延迟和小脉宽失真。严格的过程控制可实现较小的器件间偏移。输入级是仿真二极管 (e-diode)，这意味着与光耦合器栅极驱动器中传统的 LED 相比，可靠性和老化特性更为出色。该器件采用扩展型 SO6 封装，爬电距离和间隙大于 8.5mm，塑封材料（材料组 I）的相对漏电起痕指数 (CTI) 大于 600V。UCC23313 具有高性能和高可靠性，因此非常适合用于 所有类型的电机驱动器 、光伏逆变器、工业电源和电器。更高的工作温度为传统光耦合器以前无法支持的应用开辟了机会。
