UCC21530-Q1

正在供货

产品详情

UCC21530 -Q1 是一款隔离式双通道栅极驱动器，具有 4A 峰值拉电流和 6A 峰值灌电流。该驱动器被设计用于驱动高达 5MHz 的 IGBT、Si MOSFET 和 SiC MOSFET，具有出色的传播延迟和脉宽失真度。

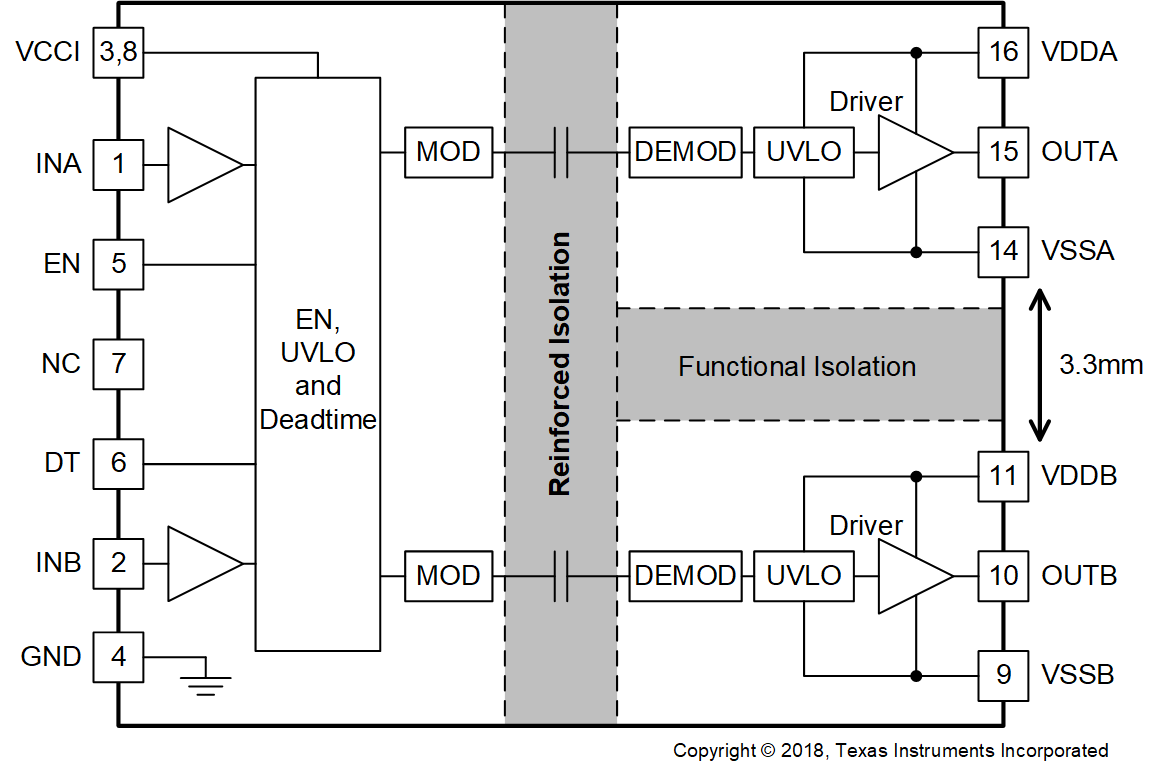

输入侧通过 5.7kV_RMS 增强型隔离层与两个输出驱动器隔离，其共模瞬态抗扰度 (CMTI)至少为 100V/ns 。两个次级侧驱动器之间的内部功能隔离支持高达 1850V 的工作电压。

该驱动器可配置为两个低侧驱动器、两个高侧驱动器或一个死区时间 (DT) 可编程的半桥驱动器。EN 引脚拉至低电平时会同时关闭两个输出，悬空或拉高时可使器件恢复正常运行。作为一种失效防护机制，初级侧逻辑故障会强制两个输出为低电平。

此器件接受高达 25V 的 VDD 电源电压。3V 到 18V 的宽输入电压 VCCI 范围使得该驱动器适用于连接数字和模拟控制器。所有电源电压引脚都具有欠压锁定 (UVLO) 保护功能。

具有符合 AEC-Q100 标准的下列特性：
- 器件温度 1 级
- 器件 HBM ESD 分类等级 H2
- 器件 CDM ESD 分类等级 C6
功能安全质量管理型
- 有助于进行功能安全系统设计的文档
通用：双路低侧、双路高侧或半桥驱动器

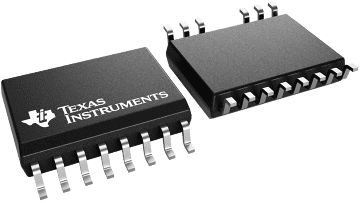

宽体 SOIC-14 (DWK) 封装
驱动器通道之间的间距为 3.3mm
开关参数：
- 19ns 典型传播延迟
- 10ns 最小脉冲宽度
- 5ns 最大延迟匹配
- 6ns 最大脉宽失真
共模瞬态抗扰度 (CMTI) 大于 100V/ns
隔离层寿命 > 40 年
4A 峰值拉电流、6A 峰值灌电流输出
TTL 和 CMOS 兼容输入
3V 至 18V 输入 VCCI 范围
高达 25V 的 VDD 输出驱动电源
- 8V 和 12V VDD UVLO 选项
可编程的重叠和死区时间
抑制短于 5ns 的输入脉冲和噪声瞬态
工作温度范围：–40°C 至 +125°C
安全相关认证：
- 符合 DIN V VDE V 0884-11:2017-01 标准的 8000V_PK 隔离
- 符合 UL 1577 标准且长达 1 分钟的 5.7kV_RMS 隔离
- 符合 IEC 60950-1、IEC 62368-1、IEC 61010-1 和 IEC 60601-1 终端设备标准的 CSA 认证
- 符合 GB4943.1-2011标准的 CQC 认证

Number of channels	2
Isolation rating	Reinforced
Withstand isolation voltage (VISO) (Vrms)	5700
Working isolation voltage (VIOWM) (Vrms)	2121
Transient isolation voltage (VIOTM) (VPK)	8000
Power switch	IGBT, MOSFET, SiCFET
Peak output current (A)	6
Features	Enable, Programmable dead time
Output VCC/VDD (max) (V)	25
Output VCC/VDD (min) (V)	14.7
Input VCC (min) (V)	3
Input VCC (max) (V)	18
TI functional safety category	Functional Safety Quality-Managed
Propagation delay time (µs)	0.019
Input threshold	CMOS, TTL
Operating temperature range (°C)	-40 to 125
Rating	Automotive
Bus voltage (max) (V)	2121
Rise time (ns)	6
Fall time (ns)	7
Undervoltage lockout (typ) (V)	8, 12

SOIC (DWK)	14	106.09 mm² 10.3 x 10.3
— (—)	—	See data sheet
