OPA2320-Q1

正在供货

产品详情

OPA320-Q1 和 OPA2320-Q1 (OPAx320-Q1) 器件是经过优化的新一代精密低压 CMOS 运算放大器 (op amps)，具有极低噪声和宽带宽。这些器件可在仅 1.45mA 的低静态电流下运行。

OPAx320-Q1 非常适用于低功耗、单电源类应用。低噪声 (7nV/√Hz) 和高速运行特性使这些器件同样非常适合驱动采样模数转换器 (ADC)。其他应用包括信号调节和传感器放大。

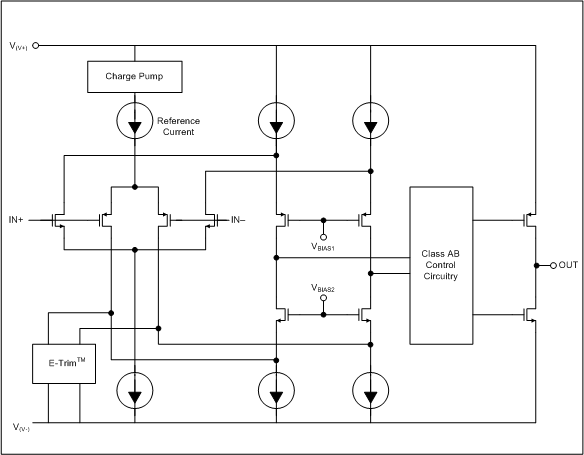

OPAx320-Q1 具有零交叉失真的线性输入级，能够在整个输入范围内提供 114dB（典型值）的出色共模抑制比 (CMRR)。共模输入范围将正负电源电压分别扩展了 100mV。输出电压摆幅通常在 10mV 电源轨内。

此外，OPAx320-Q1 还具有 1.8V 至 5.5V 的宽电源电压范围，而且在整个电源电压范围内的 PSRR 都极为出色 (106dB)。这些特性使得 OPAx320-Q1 适用于直接从电池运行，而无需调节的高精度、低功耗类应用。

OPAx320-Q1 器件采用 8 引脚 VSSOP (DGK) 封装。

符合汽车应用标准
具有符合 AEC-Q100 标准的下列结果：
- 器件温度 1 级：–40°C 至 125°C 的环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
零交叉失真时的精度：
- 低偏移电压：150µV（最大值）
- 高共模抑制比 (CMRR)：114dB
- 轨到轨 I/O
低输入偏置电流：0.9pA（最大值）
低噪声：10kHz 时为 7nV/√Hz
高带宽：20MHz
转换率：10V/µs
静态电流：每通道 1.45mA
单电源电压范围：1.8V 到 5.5V
单位增益稳定
小型超薄小外形尺寸 (VSSOP) 封装

Number of channels	2
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	5.5
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	1.8
Vos (offset voltage at 25°C) (max) (mV)	0.15
GBW (typ) (MHz)	20
Features	EMI Hardened, Zero Crossover
Slew rate (typ) (V/µs)	10
Rail-to-rail	In, Out
Offset drift (typ) (µV/°C)	1.5
Iq per channel (typ) (mA)	1.5
Vn at 1 kHz (typ) (nV√Hz)	8.5
CMRR (typ) (dB)	114
Rating	Automotive
Operating temperature range (°C)	-40 to 125
Input bias current (max) (pA)	0.9
Iout (typ) (A)	0.065
Architecture	CMOS
Input common mode headroom (to negative supply) (typ) (V)	-0.1
Input common mode headroom (to positive supply) (typ) (V)	0.1
Output swing headroom (to negative supply) (typ) (V)	0.01
Output swing headroom (to positive supply) (typ) (V)	-0.01
THD + N at 1 kHz (typ) (%)	0.0005

VSSOP (DGK)

14.7 mm² 3 x 4.9
