ISO776x-Q1 器件是高性能六通道数字隔离器，可提供符合 UL 1577 的 5000VRMS（DW 封装）和 3000VRMS（DBQ 封装）隔离额定值。该系列器件还通过了 VDE、CSA、TUV 和 CQC 认证。

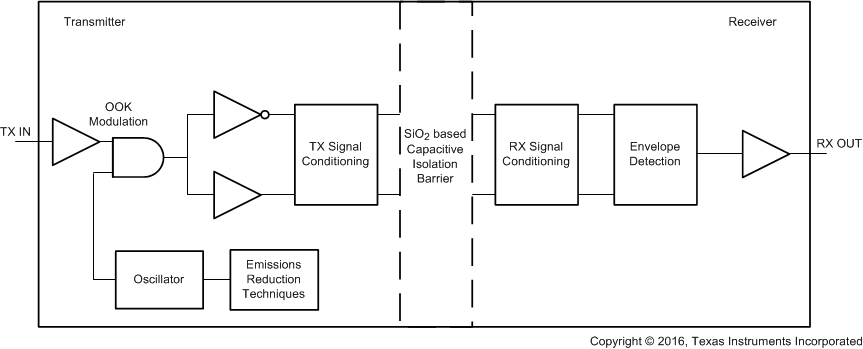

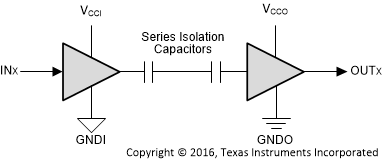

在隔离 CMOS 或 LVCMOS 数字 I/O 的同时， ISO776x-Q1 系列的器件还可提供高电磁抗扰度和低辐射，同时具备低功耗特性。每个隔离通道都有一个由二氧化硅 (SiO2) 绝缘栅分开的逻辑输入和逻辑输出缓冲器。 ISO776x-Q1 系列的器件采用所有可能的引脚配置，因此所有六个通道都可以处于同一方向，或者一个、两个或三个通道处于反向，而其余通道处于正向。如果输入电源或信号丢失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出低电平。更多详细信息，请参阅器件功能模式 部分。
该系列器件与隔离式电源结合使用，有助于防止数据总线（例如，CAN 和 LIN）或者其他电路上的噪声电流进入本地接地以及干扰或损坏敏感电路。凭借创新型芯片设计和布局技术， ISO776x-Q1 系列器件的电磁兼容性得到了显著增强，可缓解系统级 ESD、EFT 和浪涌问题并符合辐射标准。 ISO776x-Q1 系列器件可采用 16 引脚 SOIC 和 SSOP 封装。
符合 IEC 62368-1 和 IEC 60601-1 标准的 CSA 认证
符合 GB4943.1 标准的 CQC 认证
符合 EN 62368-1 和 EN 61010-1 标准的 TUV 认证
| Rating | Automotive |
| Integrated isolated power | No |
| Isolation rating | Basic, Reinforced |
| Number of channels | 6 |
| Forward/reverse channels | 3 forward / 3 reverse |
| Default output | High, Low |
| Data rate (max) (Mbps) | 100 |
| Surge isolation voltage (VIOSM) (VPK) | 6400, 12800 |
| Transient isolation voltage (VIOTM) (VPK) | 4242, 8000 |
| Withstand isolation voltage (VISO) (Vrms) | 3000, 5000 |
| CMTI (min) (V/µs) | 85000 |
| Operating temperature range (°C) | -40 to 125 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 2.25 |
| Propagation delay time (typ) (µs) | 0.0107 |
| Current consumption per channel (DC) (typ) (mA) | 0.8 |
| Current consumption per channel (1 Mbps) (typ) (mA) | 1.4 |
| Creepage (min) (mm) | 3.7, 8 |
| Clearance (min) (mm) | 3.7, 8 |
| TI functional safety category | Functional Safety-Capable |
| SOIC (DW) | 16 | 106.09 mm² 10.3 x 10.3 |
| SSOP (DBQ) | 16 | 29.4 mm² 4.9 x 6 |
