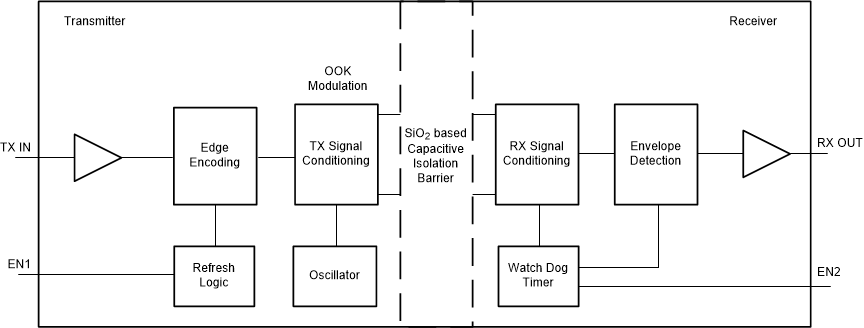

ISO7041 器件是一种可用于隔离 CMOS 或 LVCMOS 数字 I/O 的超低功耗多通道数字隔离器。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅 (SiO2) 绝缘栅相隔离。基于边缘的创新架构与开关键控调制方案相结合，使这些隔离器具有非常低的功耗，同时符合 UL1577 规定的 3000VRMS 隔离额定值。该器件的每通道动态电流消耗低于 120µA/Mbps，并且 3.3V 时每通道静态电流消耗为 3.5µA，从而允许在功耗和热性能受限的系统设计中使用 ISO7041。
该器件可在低至 2.25V 和高达 5.5V，并可在隔离栅的每一侧采用不同电源电压的情况下实现完整功能。四通道隔离器采用 16-QSOP 封装，具有三个正向通道和一个反向通道。 该器件具有默认输出高电平和低电平选项。如果输入功率或信号出现损失，不具有 F 后缀的 ISO7041 器件默认输出高电平，具有 F 后缀的 ISO7041F 器件默认输出低电平。有关更多信息，请参阅器件功能模式部分。
| Rating | Catalog |
| Integrated isolated power | No |
| Isolation rating | Basic |
| Number of channels | 4 |
| Forward/reverse channels | 3 forward / 1 reverse |
| Default output | High, Low |
| Data rate (max) (Mbps) | 4 |
| Surge isolation voltage (VIOSM) (VPK) | 6400 |
| Transient isolation voltage (VIOTM) (VPK) | 4242 |
| Withstand isolation voltage (VISO) (Vrms) | 3000 |
| CMTI (min) (V/µs) | 50000 |
| Operating temperature range (°C) | -55 to 125 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 1.71 |
| Propagation delay time (typ) (µs) | 0.14 |
| Current consumption per channel (DC) (typ) (mA) | 0.0042 |
| Current consumption per channel (1 Mbps) (typ) (mA) | 0.116 |
| Creepage (min) (mm) | 3.7 |
| Clearance (min) (mm) | 3.7 |
| SSOP (DBQ) | 16 | 29.4 mm² 4.9 x 6 |
