UCC21520-Q1

UCC21520-Q1

正在供货

具有双输入、禁用引脚、死区时间的汽车类 4A/6A、5.7kVRMS 隔离式双通道栅极驱动器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

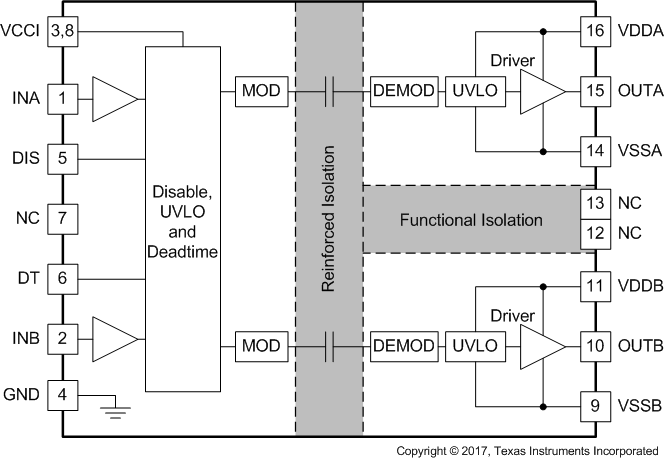

UCC21520-Q1 是隔离式双通道栅极驱动器,具有 4A 峰值拉电流和 6A 峰值灌电流。该器件设计用于驱动高达 5MHz 的功率 MOSFET、IGBT 和 SiC MOSFET,具有一流的传播延迟和脉宽失真度。

输入侧通过一个 5.7kVRMS 增强型隔离层与两个输出驱动器隔离,共模瞬态抗扰度 (CMTI) 的最小值为 100V/ns。两个二次侧驱动器之间采用内部功能隔离,支持高达 1500 VDC 的工作电压。

每个驱动器可配置为两个低侧驱动器、两个高侧驱动器或一个死区时间 (DT) 可编程的半桥驱动器。禁用引脚可同时关断两个输出,在保持开路或接地时允许器件正常运行。作为一种失效防护机制,初级侧逻辑故障会强制两个输出为低电平。

每个器件接受高达 25V 的 VDD 电源电压。凭借 3V 至 18V 的宽输入电压 VCCI 范围,该驱动器非常适合连接模拟和数字控制器。所有电源电压引脚都具有欠压锁定 (UVLO) 保护功能。

凭借上述所有高级 功能,UCC21520-Q1 可以实现高效率、高功率密度和稳健性。

  • 符合汽车应用 要求
  • 具有符合 AEC-Q100 标准的下列结果
    • 器件温度 1 级
    • 器件 HBM ESD 分类等级 H2
    • 器件 CDM ESD 分类等级 C6
  • 通用:双路低侧、双路高侧或半桥驱动器
  • 工作温度范围:–40 至 +125°C
  • 开关参数:
    • 19ns 典型传播延迟
    • 10ns 最小脉冲宽度
    • 5ns 最大延迟匹配度
    • 6ns 最大脉宽失真度
  • 共模瞬态抗扰度 (CMTI) 大于 100 V/ns
  • 浪涌抗扰度高达 12.8kV
  • 隔离栅寿命 > 40 年
  • 4A 峰值拉电流,6A 峰值灌电流输出
  • TTL 和 CMOS 兼容输入
  • 3V 至 18V 输入 VCCI 范围,可连接数字和模拟控制器
  • 高达 25V 的 VDD 输出驱动电源
    • 5V 和 8V VDD UVLO 选项
  • 可通过编程的重叠和死区时间
  • 抑制短于 5ns 的输入脉冲和噪声瞬态
  • 可针对电源排序快速禁用
  • 安全相关认证:
    • 8000VPK 增强型隔离,符合 DIN V VDE V 0884-11:2017-01 标准
    • 符合 UL 1577 标准且长达 1 分钟的 5.7kVRMS 隔离
    • 获得 CSA 认证,符合 IEC 60950-1、IEC 62368-1、IEC 61010-1 和 IEC 60601-1 终端设备标准
    • 获得 GB4943.1-2011 CQC 认证
Number of channels2
Isolation ratingReinforced
Withstand isolation voltage (VISO) (Vrms)5700
Working isolation voltage (VIOWM) (Vrms)2121
Transient isolation voltage (VIOTM) (VPK)8000
Power switchIGBT, MOSFET, SiCFET
Peak output current (A)6
FeaturesDisable, Programmable dead time
Output VCC/VDD (max) (V)25
Output VCC/VDD (min) (V)6.5, 9.2
Input VCC (min) (V)3
Input VCC (max) (V)18
TI functional safety categoryFunctional Safety Quality-Managed
Propagation delay time (µs)0.019
Input thresholdCMOS, TTL
Operating temperature range (°C)-40 to 125
RatingAutomotive
Bus voltage (max) (V)2121
Rise time (ns)6
Fall time (ns)8
Undervoltage lockout (typ) (V)5, 8

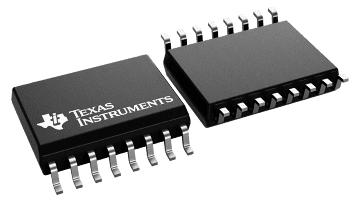

SOIC (DW)16106.09 mm² 10.3 x 10.3
