ISO772x-Q1 器件是一款高性能双通道数字隔离器，可提供符合 UL 1577 标准的 5000V RMS（DW 封装）和 3000V RMS（D 封装）隔离额定值。该系列包含的器件具有符合 VDE、CSA、TUV 和 CQC 标准的增强绝缘等级。

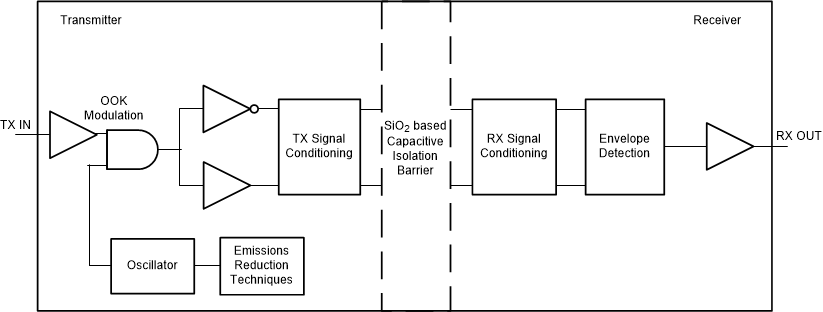

在隔离互补金属氧化物半导体 (CMOS) 或者低电压互补金属氧化物半导体 (LVCMOS) 数字 I/O 的同时， ISO772x-Q1 器件还可提供高电磁抗扰度和低辐射，同时具备低功耗特性。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅 (SiO 2) 绝缘栅相隔离。 ISO7720-Q1 器件具有两条同向通道，而 ISO7721-Q1 器件具有两条反向通道。如果输入功率或信号出现损失，不带后缀 F 的器件默认输出 高电平，带后缀 F 的器件默认输出 低电平。有关更多详细信息，请参阅 器件功能模式 部分。
这些器件与隔离式电源结合使用，有助于防止 CAN 和 LIN 等数据总线损坏敏感电路。凭借创新型芯片设计和布线技术， ISO772x-Q1 器件的电磁兼容性得到了显著增强，可缓解系统级 ESD、EFT 和浪涌问题并符合辐射标准。 ISO772x-Q1 系列器件可提供 16 引脚 SOIC 宽体 (DW) 和 8 引脚 SOIC 窄体 (D) 封装。
| Rating | Automotive |
| Integrated isolated power | No |
| Isolation rating | Basic, Reinforced |
| Number of channels | 2 |
| Forward/reverse channels | 2 forward / 0 reverse |
| Default output | High, Low |
| Data rate (max) (Mbps) | 100 |
| Surge isolation voltage (VIOSM) (VPK) | 8000, 12800 |
| Transient isolation voltage (VIOTM) (VPK) | 4242, 8000 |
| Withstand isolation voltage (VISO) (Vrms) | 3000, 5000 |
| CMTI (min) (V/µs) | 85000 |
| Operating temperature range (°C) | -40 to 125 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 2.25 |
| Propagation delay time (typ) (µs) | 0.0107 |
| Current consumption per channel (DC) (typ) (mA) | 0.95 |
| Current consumption per channel (1 Mbps) (typ) (mA) | 1.5 |
| Creepage (min) (mm) | 4, 8 |
| Clearance (min) (mm) | 4, 8 |
| TI functional safety category | Functional Safety-Capable |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
| SOIC (DW) | 16 | 106.09 mm² 10.3 x 10.3 |
