ISO7821LLS

正在供货

双通道、1/1、150Mbps、高性能、增强型隔离式 LVDS 缓冲器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

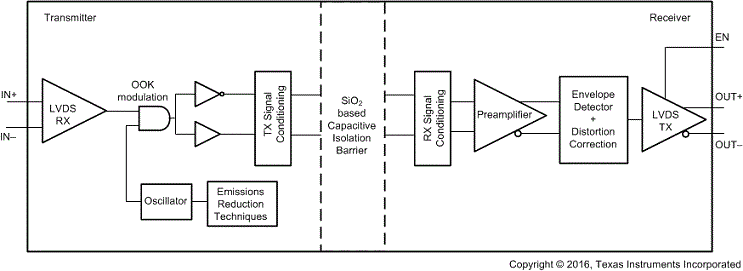

ISO7821LLS 器件是一款高性能、隔离式双 LVDS 缓冲器，隔离电压为 8000 V_PK。在隔离 LVDS 总线信号时，该器件可提供高电磁抗扰度，辐射较低，并且具有低功耗特性。各隔离通道具有一个 LVDS 接收和传输缓冲器。ISO7821LLS 器件的定时性能针对与通信系统结合使用进行了优化。通信采用通过内部失真校正方案实现的直流均衡数据流。

ISO7821LLS 器件有一条正向通道和一条反向通道。

凭借创新的芯片设计和布线技术，ISO7821LLS 器件的电磁兼容性得到了显著增强，从而可确保提供系统级 ESD、EFT 和浪涌保护并符合辐射标准。

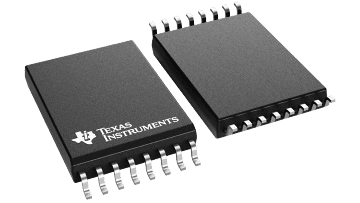

ISO7821LLS 器件采用 16 引脚小外形尺寸集成电路 (SOIC) 宽体 (DW) 和超宽体 (DWW) 封装。

符合 TIA/EIA-644-A LVDS 标准
信号传输速率：50Mbps 至 150Mbps
针对直流均衡数据进行了优化
宽电源电压范围：3V 至 5.5V
宽温度范围：-55°C 至 125°C
低功耗：电流典型值为 10.3mA/通道（150Mbps 时）
低传播延迟：17ns（典型值）
行业领先的 CMTI（最小值）：±100kV/μs
优异的电磁兼容性 (EMC)
系统级静电放电 (ESD)、瞬态放电 (EFT) 以及抗浪涌保护
低辐射
隔离栅寿命：> 40 年
SOIC-16 宽体 (DW) 和超宽体 (DWW) 封装选项
可承受的隔离浪涌电压高达 12800 V_PK
安全相关认证：
- 符合 DIN V VDE V 0884–10 (VDE V 0884–10): 2006–12 标准的 8000 V_PK 增强型隔离
- 符合 UL 1577 标准且长达 1 分钟的 5700 V_RMS 隔离
- CSA 组件验收通知 5A，IEC 60950-1 和 IEC 60601-1 终端设备标准
- 符合 EN 61010-1 和 EN 60950-1 标准的 TUV 认证
- 符合 GB4943.1–2011 标准的 CQC 认证
- 已通过所有认证

应用

电机控制
测试和测量
工业自动化
医疗设备
通信系统

All trademarks are the property of their respective owners.

Rating	Catalog
Isolation rating	Reinforced
Number of channels	2
Forward/reverse channels	1/1
Data rate (max) (Mbps)	150
Working isolation voltage (VIOWM) (Vrms)	1500, 2000
Surge isolation voltage (VIOSM) (VPK)	12800
Transient isolation voltage (VIOTM) (VPK)	8000
Withstand isolation voltage (VISO) (Vrms)	5700
CMTI (min) (kV/µs)	100
Operating temperature range (°C)	-55 to 125
Supply voltage (max) (V)	5.5
Supply voltage (min) (V)	3
Propagation delay time (typ) (µs)	0.017

SOIC (DW)	16	106.09 mm² 10.3 x 10.3
SOIC (DWW)	16	177.675 mm² 10.3 x 17.25
