ISO782xLL 系列器件是高性能隔离式双路 LVDS 缓冲器，隔离电压高达 8000VPK。在隔离 LVDS 总线信号时，该器件可提供高电磁抗扰度，辐射较低，并且具有低功耗特性。每条隔离通道的 LVDS 接收和发送缓冲器均由二氧化硅 (SiO2) 绝缘栅相隔离。
ISO7820LL 器件有两个正向通道。ISO7821LL 器件有一条正向通道和一条反向通道。
凭借创新型芯片设计和布线技术，ISO782xLL系列器件的电磁兼容性得到了显著增强，可缓解系统级 ESD、EFT 和浪涌问题并符合辐射标准。

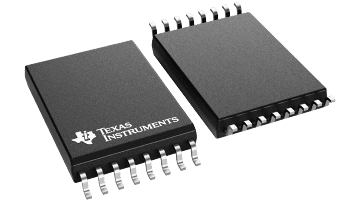

ISO782xLL 系列器件提供 16 引脚 SOIC 宽体 (DW) 和超宽体 (DWW) 两种封装。
All trademarks are the property of their respective owners.
| Rating | Catalog |
| Isolation rating | Reinforced |
| Number of channels | 2 |
| Forward/reverse channels | 1/1 |
| Data rate (max) (Mbps) | 100 |
| Working isolation voltage (VIOWM) (Vrms) | 1500, 2000 |
| Surge isolation voltage (VIOSM) (VPK) | 12800 |
| Transient isolation voltage (VIOTM) (VPK) | 8000 |
| Withstand isolation voltage (VISO) (Vrms) | 5700 |
| CMTI (min) (kV/µs) | 100 |
| Operating temperature range (°C) | -55 to 125 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 2.25 |
| Propagation delay time (typ) (µs) | 0.015 |
| SOIC (DW) | 16 | 106.09 mm² 10.3 x 10.3 |
| SOIC (DWW) | 16 | 177.675 mm² 10.3 x 17.25 |
