ISO774x 器件 是高性能四通道数字隔离器， 可提供符合 UL 1577 标准的 5000V RMS （DW 封装）和 3000V RMS（DBQ 封装）隔离等级。该 系列中的一些器件具有符合 VDE、CSA、TUV 和 CQC 标准的增强型绝缘等级。 ISO7741B 器件专为仅需要基础型绝缘等级的应用而设计。

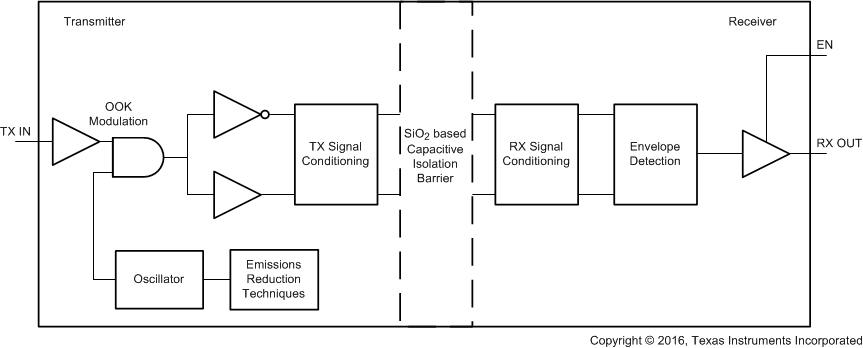

ISO774x 器件 能够以较低的功耗提供高电磁抗扰度和低辐射，同时还能够隔离 CMOS 或 LVCMOS 数字 I/O。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅 (SiO 2) 绝缘栅相隔离。 这些器件 配有使能引脚，可用于在多主驱动应用中将各自的输出置于高阻抗状态，并降低功耗。 ISO7740 器件具有四个全部同向的通道， ISO7741 器件具有三个正向通道和一个反向通道 ，而 ISO7742 器件具有两个正向通道和两个反向通道。如果输入电源或信号丢失，不带后缀 F 的器件默认输出 高电平，带后缀 F 的器件默认输出 低电平。更多详细信息，请参阅 器件功能模式 部分。
| Rating | Catalog |
| Integrated isolated power | No |
| Isolation rating | Basic, Reinforced |
| Number of channels | 4 |
| Forward/reverse channels | 3 forward / 1 reverse |
| Default output | High, Low |
| Data rate (max) (Mbps) | 100 |
| Surge isolation voltage (VIOSM) (VPK) | 6400, 7800, 12800 |
| Transient isolation voltage (VIOTM) (VPK) | 4242, 8000 |
| Withstand isolation voltage (VISO) (Vrms) | 3000, 5000 |
| CMTI (min) (V/µs) | 85000 |
| Operating temperature range (°C) | -55 to 125 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 2.25 |
| Propagation delay time (typ) (µs) | 0.0107 |
| Current consumption per channel (DC) (typ) (mA) | 0.88 |
| Current consumption per channel (1 Mbps) (typ) (mA) | 1.48 |
| Creepage (min) (mm) | 3.7, 8 |
| Clearance (min) (mm) | 3.7, 8 |
| SOIC (DW) | 16 | 106.09 mm² 10.3 x 10.3 |
| SSOP (DBQ) | 16 | 29.4 mm² 4.9 x 6 |
