ISO7142CC-Q1

正在供货

汽车类四通道、2/2、50Mbps 数字隔离器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

ISO7142CC-Q1 器件可提供符合 UL 1577 标准的长达 1 分钟且高达 2500 V_RMS 的电流隔离，以及符合 VDE V 0884-10 标准的 4242 V_PK隔离。
ISO7142CC-Q1 是一款四通道隔离器，此隔离器具有两个正向和两个反向通道。此器件在由 5V 电源供电时的最大数据传输速率为 50Mbps，而在由 3.3V 或 2.7V 电源供电时的最大数据传输速率为 40Mbps。ISO7142CC-Q1 器件的输入端集成有滤波器，适用于易受噪声干扰的应用。

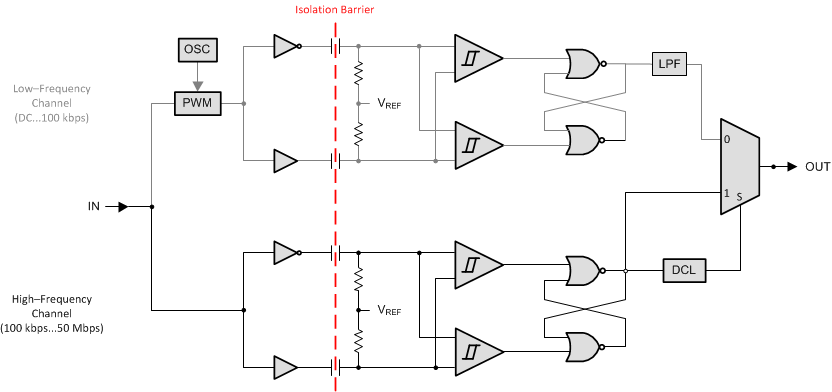

每个隔离通道都有一个由二氧化硅 (SiO₂) 绝缘隔栅分开的逻辑输入和输出缓冲器。与隔离式电源一起使用，这个器件可防止数据总线或者其它电路上的噪音电流进入本地接地和干扰或损坏敏感电路。该器件具有晶体管晶体管逻辑电路 (TTL) 输入阈值，并且可由 2.7V、3.3V 和 5V 电压供电运行。

符合汽车应用要求
具有符合 AEC-Q100 的下列结果：
- 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
- 器件人体模型 (HBM) 分类等级 3A
- 器件充电器件模型 (CDM) 分类等级 C6
最大信号传输速率：50Mbps（5V 电源供电）
具有集成噪声滤波器的稳健设计
低功耗，每通道 I_CC 典型值（3.3V 电源）：
- 1Mbps 时为 1.3mA，25Mbps 时为 2.5mA
典型值为 50kV/µs 的瞬态抗扰度
使用 SiO₂ 绝缘隔栅实现长使用寿命
可由 2.7V、3.3V 和 5V 电源供电
2.7V 和 5V 电平转换
小型四分之一尺寸小外形封装 (QSOP)-16 封装
安全及管理批准
- 符合 UL 1577 标准且长达 1 分钟的 2500 V_RMS 隔离
- 符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 标准的 4242 V_PK 隔离
- CSA 组件验收通知 5A，IEC 60950-1 和 IEC 61010-1 终端设备标准
- 已通过符合 GB4943.1-2011 的 CQC 认证

应用

通用隔离
工业自动化
电机控制
太阳能逆变器

All trademarks are the property of their respective owners.

Rating	Automotive
Integrated isolated power	No
Isolation rating	Basic
Number of channels	4
Forward/reverse channels	2 forward / 2 reverse
Default output	High
Data rate (max) (Mbps)	50
Surge isolation voltage (VIOSM) (VPK)	4000
Transient isolation voltage (VIOTM) (VPK)	422
Withstand isolation voltage (VISO) (Vrms)	2500
CMTI (min) (V/µs)	25000
Operating temperature range (°C)	-40 to 125
Supply voltage (max) (V)	5
Supply voltage (min) (V)	2.7
Propagation delay time (typ) (µs)	0.021
Current consumption per channel (DC) (typ) (mA)	1.25
Current consumption per channel (1 Mbps) (typ) (mA)	1.25
Creepage (min) (mm)	3.7
Clearance (min) (mm)	3.7

SSOP (DBQ)

29.4 mm² 4.9 x 6
