7810ISO 是一款高性能单通道数字隔离器，隔离电压高达 8000 VPK。 该器件已通过符合 VDE、CSA 和 CQC 标准的增强型隔离认证。 在隔离 CMOS 或者 LVCMOS 数字 I/O 时，该隔离器可提供高电磁抗扰度和低辐射，且具有低功耗特性。 每个隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2) 绝缘隔栅分离开来。 如果出现输入功率或信号丢失，ISO7810 器件默认输出“高”电平，ISO7810F 器件默认输出“低”电平。 更多详细信息，请参见。与隔离式电源一起使用时，此器件可防止数据总线或者其它电路上的噪音电流进入本地接地，以及干扰或损坏敏感电路。 凭借创新的芯片设计和布线技术，ISO7810 的电磁兼容性得到了显著增强，从而可确保提供系统级 ESD、EFT 和浪涌保护并符合辐射标准。 ISO7810 采用 16 引脚 SOIC 宽体 (DW) 封装。
All trademarks are the property of their respective owners.
| Rating | Catalog |
| Integrated isolated power | No |

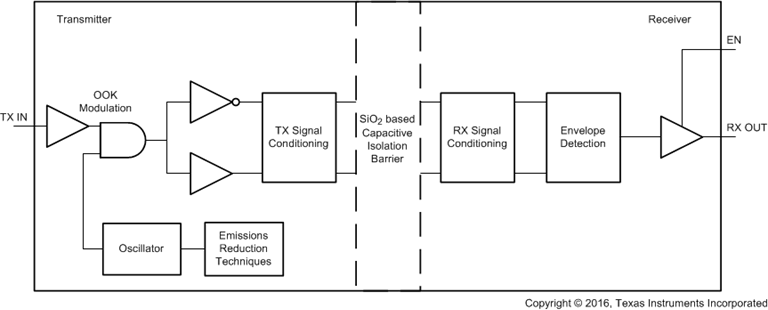

| Isolation rating | Reinforced |
| Number of channels | 1 |
| Forward/reverse channels | 1 forward / 0 reverse |
| Default output | High, Low |
| Data rate (max) (Mbps) | 100 |
| Surge isolation voltage (VIOSM) (VPK) | 12800 |
| Transient isolation voltage (VIOTM) (VPK) | 8000 |
| Withstand isolation voltage (VISO) (Vrms) | 5700 |
| CMTI (min) (V/µs) | 85000 |
| Operating temperature range (°C) | -55 to 125 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 2.25 |
| Propagation delay time (typ) (µs) | 0.0107 |
| Current consumption per channel (DC) (typ) (mA) | 1.2 |
| Current consumption per channel (1 Mbps) (typ) (mA) | 1.8 |
| Creepage (min) (mm) | 8, 14.5 |
| Clearance (min) (mm) | 8, 14.5 |
| SOIC (DW) | 16 | 106.09 mm² 10.3 x 10.3 |
| SOIC (DWW) | 16 | 177.675 mm² 10.3 x 17.25 |
