ISO7310FC

正在供货

低功耗、单通道、25Mbps、默认输出低电平数字隔离器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

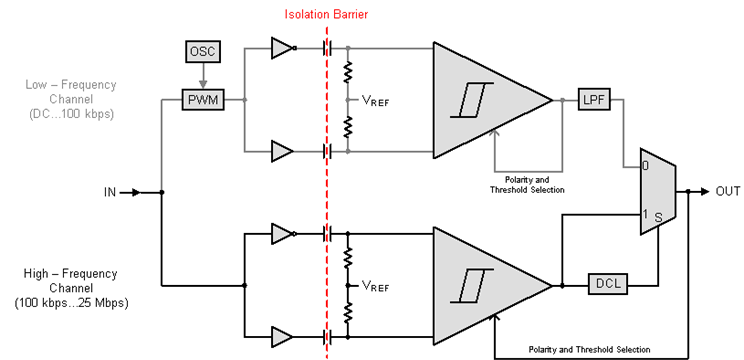

ISO7310x 可提供符合 UL 标准的长达 1 分钟且高达 3000 V_RMS 的电流隔离，以及符合 VDE 标准的 4242 V_PK隔离。这些器件具有一个隔离通道，其逻辑输入和输出缓冲器由二氧化硅 (SiO₂) 绝缘隔栅分离开来。通过与隔离电源一起使用，ISO7310x 可防止数据总线或者其它电路上的噪声电流进入本地接地端并干扰或者损坏敏感电路。这些器件已针对恶劣环境集成了噪声滤波器，在此类环境下，器件的输入引脚上可能会出现短噪音脉冲。 ISO7310x 具有晶体管晶体管逻辑电路 (TTL) 输入阈值，工作电压范围为 3V 到 5.5V。凭借创新的芯片设计和布线技术，ISO7310x 的电磁兼容性得到了显著增强，从而可确保提供系统级 ESD、EFT 和浪涌保护并符合辐射标准。

信号传输速率：25Mbps
输入端集成有噪声滤波器
默认输出“高电平”和“低电平”选项
低功耗：I_CC 典型值
- 1Mbps 时为 1.9mA，25Mbps 时为 3.8mA（5V 电源供电时）
- 1Mbps 时为 1.4mA，25Mbps 时为 2.6mA（3.3V 电源供电时）
低传播延迟：典型值 32ns（5V 电源供电时）
3.3V 和 5V 电平转换
宽 T_A 额定范围：-40°C 至 125°C
65KV/μs 瞬态抗扰度，典型值（5V 电源供电时）
优异的电磁兼容性 (EMC)
- 系统级静电放电 (ESD)、瞬态放电 (EFT) 以及抗浪涌保护
- 低辐射
隔离隔栅寿命：> 25 年
可由 3.3V 和 5V 电压供电
窄体小尺寸集成电路 (SOIC)-8 封装
安全及管理批准:
- 符合 DIN V VDE V 0884-10 标准和 DIN EN 61010-1 标准的 4242 V_PK 隔离 ”中）中）
- 符合 UL 1577 标准且长达 1 分钟的 3000 V_RMS 隔离”
- CSA 组件接受通知 5A，
  IEC 60950-1 和 IEC 61010-1 终端设备标准中的 CSA 组件接受列表项中 CSA 组件接受列表项的“（审批正在审理中）”
- 符合 GB4943.1-2011 的 CQC 认证
的“所有机构的审批已通过”

应用

在下列应用中的光电耦合器替代产品：
- 工业用 FieldBus
  - ProfiBus
  - ModBus
  - DeviceNet 数据总线
- 伺服控制接口
- 电机控制
- 电源
- 电池组

Rating	Catalog
Integrated isolated power	No
Isolation rating	Basic
Number of channels	1
Forward/reverse channels	1 forward / 0 reverse
Default output	Low
Data rate (max) (Mbps)	25
Surge isolation voltage (VIOSM) (VPK)	7800
Transient isolation voltage (VIOTM) (VPK)	4242
Withstand isolation voltage (VISO) (Vrms)	3000
CMTI (min) (V/µs)	25000
Operating temperature range (°C)	-40 to 125
Supply voltage (max) (V)	5
Supply voltage (min) (V)	3.3
Propagation delay time (typ) (µs)	0.031
Current consumption per channel (DC) (typ) (mA)	1.4
Current consumption per channel (1 Mbps) (typ) (mA)	1.4
Creepage (min) (mm)	4
Clearance (min) (mm)	4

SOIC (D)

29.4 mm² 4.9 x 6
