ISO7142CC 器件可提供符合 UL 1577 标准的长达 1 分钟且高达 2500 VRMS 的电流隔离，以及符合 VDE V 0884-10 标准的 4242 VPK隔离。
ISO7142CC 是一款四通道隔离器，此隔离器具有两个正向和两个反向通道。此器件在由 5V 电源供电时的最大数据传输速率为 50Mbps，而在由 3.3V 或 2.7V 电源供电时的最大数据传输速率为 40Mbps。ISO7142CC 器件的输入端集成有滤波器，适用于易受噪声干扰的应用。

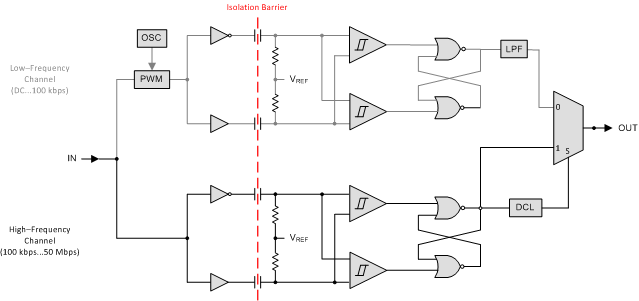

每个隔离通道都有一个由二氧化硅 (SiO2) 绝缘隔栅分开的逻辑输入和输出缓冲器。与隔离式电源一起使用，这个器件可防止数据总线或者其它电路上的噪音电流进入本地接地和干扰或损坏敏感电路。该器件具有晶体管晶体管逻辑电路 (TTL) 输入阈值，并且可由 2.7V、3.3V 和 5V 电压供电运行。
All trademarks are the property of their respective owners.
| Rating | Catalog |
| Integrated isolated power | No |
| Isolation rating | Basic |
| Number of channels | 4 |
| Forward/reverse channels | 2 forward / 2 reverse |
| Default output | High |
| Data rate (max) (Mbps) | 50 |
| Surge isolation voltage (VIOSM) (VPK) | 4000 |
| Transient isolation voltage (VIOTM) (VPK) | 422 |
| Withstand isolation voltage (VISO) (Vrms) | 2500 |
| CMTI (min) (V/µs) | 25000 |
| Operating temperature range (°C) | -55 to 125 |
| Supply voltage (max) (V) | 5 |
| Supply voltage (min) (V) | 2.7 |
| Propagation delay time (typ) (µs) | 0.021 |
| Current consumption per channel (DC) (typ) (mA) | 1.25 |
| Current consumption per channel (1 Mbps) (typ) (mA) | 1.25 |
| Creepage (min) (mm) | 3.7 |
| Clearance (min) (mm) | 3.7 |
| SSOP (DBQ) | 16 | 29.4 mm² 4.9 x 6 |
