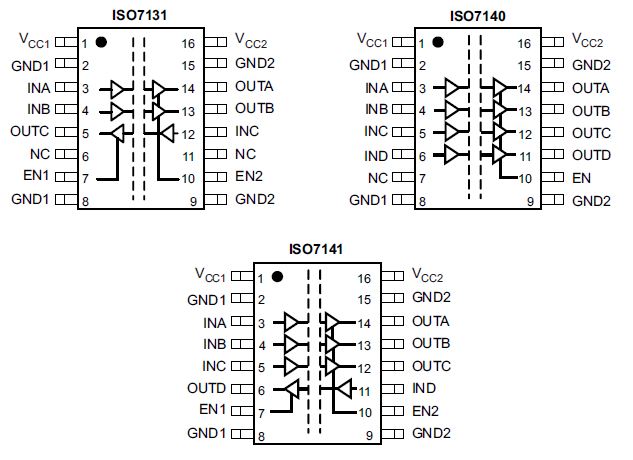

ISO7131、ISO7140 和 ISO7141 器件提供符合 UL 标准的长达 1 分钟的 2500 VRMS 电流隔离，以及符合 VDE 标准的 4242 VPK。 ISO7131 有三个通道，其中两个为正向通道，一个为反向通道。 ISO7140 和 ISO7141 均为四通道隔离器；ISO7140 有四个正向通道，而 ISO7141 有三个正向通道和一个反向通道。 这些器件在由 5V 电源和 3.3V/2.7V 电源供电时，分别可提供 50Mbps 和 40Mbps 的最大数据传输速率，并且输入上带有集成滤波器，适用于易受噪声干扰的应用。 后缀 F 表示缺省输出状态为低电平；否则，缺省输出状态为高电平（请见）。

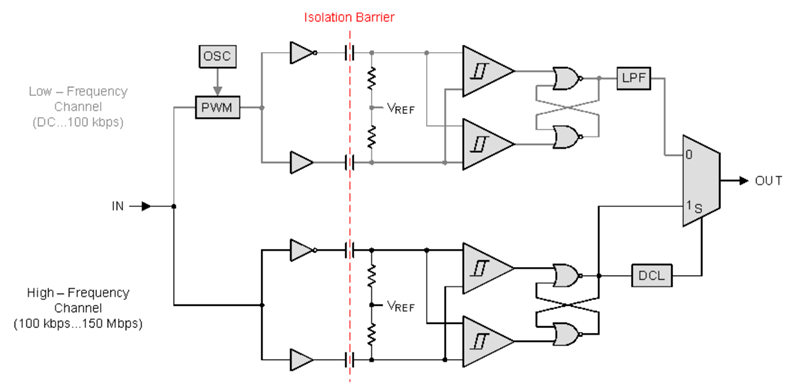

每个隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2) 绝缘隔栅分离开来。 与隔离式电源一起使用时，这些器件可防止数据总线或者其它电路上的噪声电流进入本地接地并且干扰或损坏敏感电路。 这些器件具有晶体管晶体管逻辑电路 (TTL) 输入阈值，并且可由 2.7V、3.3V 和 5V 电压供电运行。 通过 2.7V 或 3.3V 电源供电时，所有输入均可耐受 5V 电压。
All trademarks are the property of their respective owners.
| Rating | Catalog |
| Integrated isolated power | No |
| Isolation rating | Basic |
| Number of channels | 4 |
| Forward/reverse channels | 4 forward / 0 reverse |
| Default output | Low |
| Data rate (max) (Mbps) | 50 |
| Surge isolation voltage (VIOSM) (VPK) | 4000 |
| Transient isolation voltage (VIOTM) (VPK) | 4242 |
| Withstand isolation voltage (VISO) (Vrms) | 2500 |
| CMTI (min) (V/µs) | 25000 |
| Operating temperature range (°C) | -40 to 125 |
| Supply voltage (max) (V) | 5 |
| Supply voltage (min) (V) | 2.7 |
| Propagation delay time (typ) (µs) | 0.023 |
| Current consumption per channel (DC) (typ) (mA) | 1.025 |
| Current consumption per channel (1 Mbps) (typ) (mA) | 1.025 |
| Creepage (min) (mm) | 3.7 |
| Clearance (min) (mm) | 3.7 |
| SSOP (DBQ) | 16 | 29.4 mm² 4.9 x 6 |
