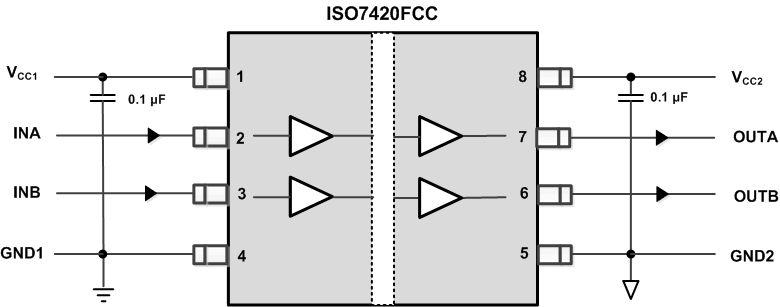

ISO7420FCC 提供符合 UL 标准的长达 1 分钟的高达 2500VRMS电流隔离，以及符合 VDE 标准的 4242VPK。这个器件有两个隔离通道。每个通道有一个逻辑输入和输出缓冲器，这两个器件由一个二氧化硅 (SiO2) 绝缘隔栅进行分离。与隔离式电源一起使用，这个器件可防止数据总线或者其它电路上的噪音电流进入本地接地，并且干扰或损坏敏感电路。后缀 F 表示在失效防护条件下的低输出选项（参阅表2）。该器件具有集成噪声滤波器，可适用于严苛环境，在这种环境下，短噪声脉冲可能会出现在器件输入引脚上。
ISO7420FCC 具有晶体管-晶体管逻辑电路 (TTL) 输入阈值，工作电压范围为 2.7V 至 5.5V。通过 2.7V 或 3.3V 电源供电时，所有输入均可耐受 5V 电压。
| Rating | Catalog |
| Integrated isolated power | No |
| Isolation rating | Basic |
| Number of channels | 2 |
| Forward/reverse channels | 2 forward / 0 reverse |
| Default output | Low |
| Data rate (max) (Mbps) | 50 |
| Surge isolation voltage (VIOSM) (VPK) | 4000 |
| Transient isolation voltage (VIOTM) (VPK) | 4242 |
| Withstand isolation voltage (VISO) (Vrms) | 2500 |
| CMTI (min) (V/µs) | 25000 |
| Operating temperature range (°C) | -40 to 125 |
| Supply voltage (max) (V) | 5 |
| Supply voltage (min) (V) | 3.3 |
| Propagation delay time (typ) (µs) | 0.02 |
| Current consumption per channel (DC) (typ) (mA) | 1.35 |
| Current consumption per channel (1 Mbps) (typ) (mA) | 1.35 |
| Creepage (min) (mm) | 4 |
| Clearance (min) (mm) | 4 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
