SN6501-Q1

正在供货

产品详情

SN6501-Q1 是一款单片振荡器/电源驱动器，特别设计用于隔离接口应用中的小外形尺寸隔离电源。该器件可驱动来自 3.3V 或者 5V 直流 (DC) 电源的薄型中间抽头的变压器初级。根据变压器的匝数比，变压器的次级可被卷绕以提供任意隔离电压。

SN6501-Q1 包含一个振荡器，之后是一个栅极驱动电路，此电路提供互补输出信号，用于驱动以地为基准的 N 沟道开关管。此内部逻辑电路确保了两个开关之间的先开后和操作。

SN6501-Q1 采用小型 SOT-23 (5) 封装，其额定运行温度范围为 -40°C 至 125°C。

符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性
- 器件温度等级 1：–40°C 至 125°C 环境工作温度范围
- 器件人体放电模型 (HBM) 静电防护 (ESD) 分类等级 H2
- 器件 CDM ESD 分类等级 C4B
提供功能安全
- 有助于进行功能安全系统设计的文档
用于小型变压器的推挽驱动器
3.3V 或 5V 单电源
初级侧高电流驱动：
- 5V 电源：350mA（最大值）
- 3.3V 电源：150mA（最大值）
整流输出上的低纹波允许使用小型输出电容器
小型 5 引脚 SOT-23 封装

Rating	Automotive
Iout (typ) (A)	0.35
Vin (min) (V)	3
Vin (max) (V)	5.5
Soft start	No
Operating temperature range (°C)	-40 to 125
TI functional safety category	Functional Safety-Capable
Iout (max) (A)	0.5
Switching frequency (min) (kHz)	300
Switching frequency (max) (kHz)	620
Vout (max) (V)	11
Switch current limit (typ) (A)	0.5
Vout (min) (V)	0

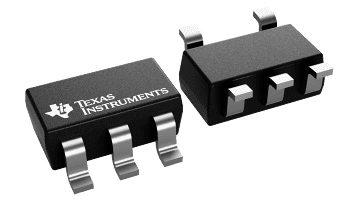

SOT-23 (DBV)

8.12 mm² 2.9 x 2.8
