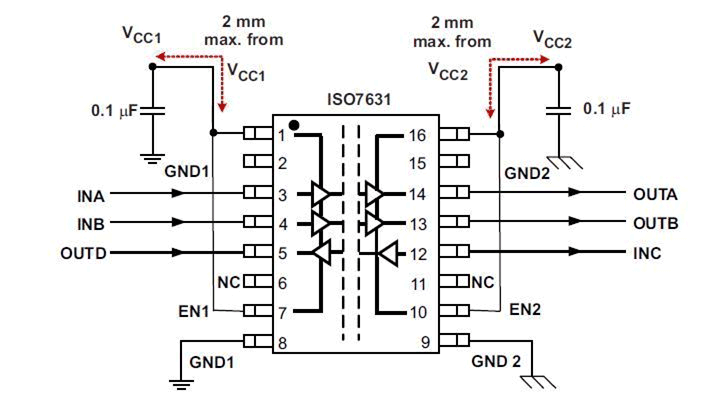

ISO7631F 和 ISO7641F 提供符合 VDE 规范的高达 4242 VPK 的电流隔离。 ISO7631F 具有 3 个通道，其中 2 个正向和 1 个反向通道，而 ISO7641F 具有 4 个通道，其中 3 个正向通道和 1 个反向通道。 后缀 F 说明在故障安全情况下输出默认为低电平状态（参见 ）。 M 级器件是具有快速传播延迟且数据速率可达 150Mbps 的高速隔离器，而 C 级器件在低功耗下的数据速率可高达 25Mbps 且具有针对易于产生噪音应用的集成滤波器。 建议将 C 级器件用于低速应用，在此类应用中需要抑制持续时间少于 6ns 的输入噪声脉冲或者应用中的低功耗十分重要。
每个隔离通道都有一个由二氧化硅 (SiO2) 绝缘隔栅分开的逻辑输入和输出缓冲器。 与隔离电源配合使用，这些器件可防止数据总线或者其它电路上的噪声电流进入本地接地或者干扰或损坏敏感电路。 此器件具有 TTL 输入阀值并可在 2.7V（M 级），3.3V 和 5V 电源供电的情况下运行。 当由 3.3V 或者 2.7V 电源供电时，所有输入均可耐受 5V 电压。
| Rating | Catalog |
| Integrated isolated power | No |
| Isolation rating | Basic |
| Number of channels | 4 |
| Forward/reverse channels | 3 forward / 1 reverse |
| Default output | Low |
| Data rate (max) (Mbps) | 25 |
| Surge isolation voltage (VIOSM) (VPK) | 5200 |
| Transient isolation voltage (VIOTM) (VPK) | 6000 |
| Withstand isolation voltage (VISO) (Vrms) | 2500 |
| CMTI (min) (V/µs) | 25000 |
| Operating temperature range (°C) | -40 to 125 |
| Supply voltage (max) (V) | 5 |
| Supply voltage (min) (V) | 3.3 |
| Propagation delay time (typ) (µs) | 0.017 |
| Current consumption per channel (DC) (typ) (mA) | 1.07 |
| Current consumption per channel (1 Mbps) (typ) (mA) | 1.07 |
| Creepage (min) (mm) | 8 |
| Clearance (min) (mm) | 8 |
| SOIC (DW) | 16 | 106.09 mm² 10.3 x 10.3 |
