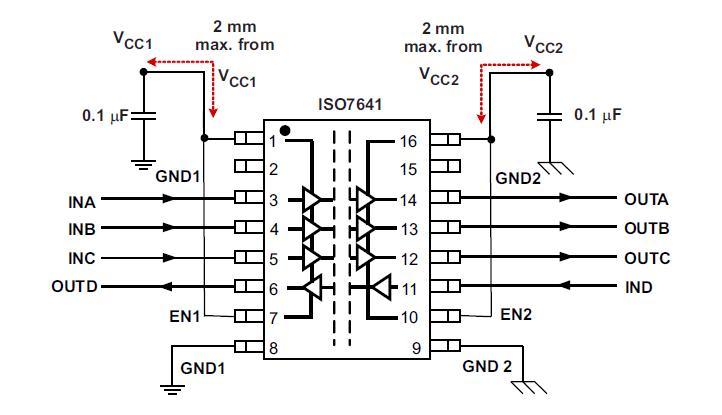

ISO7640FM 和 ISO7641FM 可提供符合 UL 和 VDE 标准且长达 1 分钟的 6 KVPK 电流隔离。 经实践证明，这些器件在 400 VRMS 工作电压下可提供符合终端设备标准 EN/UL/CSA 60950-1 和 61010-1 且高达 5 KVRMS 的强化绝缘。 ISO7640F 和 ISO7641F 均为四通道隔离器；ISO7640F 有四个正向通道，而 ISO7641F 有三个正向通道和一个反向通道。 后缀 F 表示故障安全情况下输出默认为低电平状态（请参见 ）。 M 级器件为高速隔离器，具有 150Mbps 的数据传输速率和短暂传播延迟。

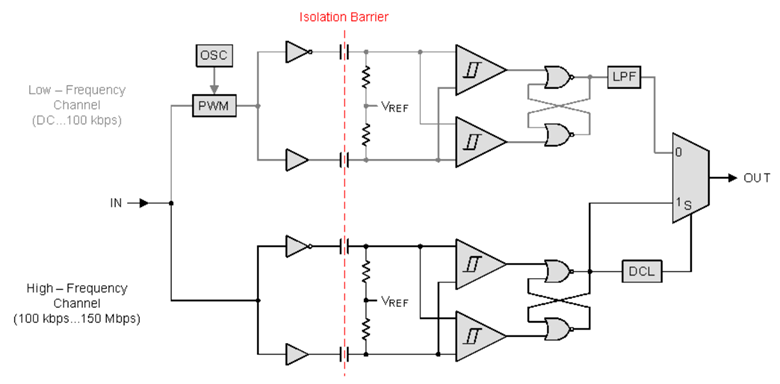

每个隔离通道都有一个由二氧化硅 (SiO2) 绝缘隔栅分开的逻辑输入和输出缓冲器。 与隔离电源配合使用，这些器件可防止数据总线或者其它电路上的噪声电流进入本地接地或者干扰或损坏敏感电路。 这些器件具有晶体管晶体管逻辑电路 (TTL) 输入阈值，并且可由 2.7V、3.3V 和 5V 电压供电运行。 通过 3.3V 或 2.7V 电源供电时，所有输入均可耐受 5V 电压。
All trademarks are the property of their respective owners.
| Rating | Catalog |
| Integrated isolated power | No |
| Isolation rating | Basic |
| Number of channels | 4 |
| Forward/reverse channels | 3 forward / 1 reverse |
| Default output | Low |
| Data rate (max) (Mbps) | 150 |
| Surge isolation voltage (VIOSM) (VPK) | 5200 |
| Transient isolation voltage (VIOTM) (VPK) | 6000 |
| Withstand isolation voltage (VISO) (Vrms) | 4200 |
| CMTI (min) (V/µs) | 25000 |
| Operating temperature range (°C) | -40 to 125 |
| Supply voltage (max) (V) | 5 |
| Supply voltage (min) (V) | 2.7 |
| Propagation delay time (typ) (µs) | 0.007 |
| Current consumption per channel (DC) (typ) (mA) | 1.33 |
| Current consumption per channel (1 Mbps) (typ) (mA) | 1.33 |
| Creepage (min) (mm) | 8 |
| Clearance (min) (mm) | 8 |
| SOIC (DW) | 16 | 106.09 mm² 10.3 x 10.3 |
