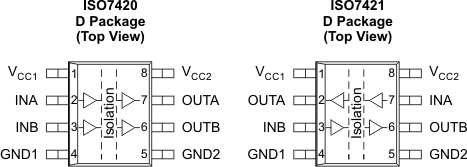

ISO742x 可提供符合 UL 标准的长达 1 分钟且高达 2500VRMS 的电流隔离，以及符合 VDE 标准的 4242VPK 隔离。这些器件有 2 个隔离通道。每个通道有一个逻辑输入和输出缓冲器，这两个器件由一个硅二极管(SiO2) 绝缘隔栅进行分离。通过与隔离电源一起使用，这些器件可防止数据总线或者其它电路上的噪音电流进入本地接地并干扰或者损坏敏感电路。ISO7420 的两个通道方向相同，而 ISO7421 的两个通道方向相反。如果出现输入功率或信号损失，则后缀为“F”的器件默认输出“低”电平，后缀没有“F”的器件则默认输出“高”电平。ISO742x 未集成噪声滤波器，因而传播延迟相对短暂。
这些器件具有晶体管晶体管逻辑电路 (TTL) 输入阈值，工作电压范围为 3V 到 5.5V。当由一个 3.3V 电源供电时，所有输入均为 5V 耐压。
All trademarks are the property of their respective owners.
| Rating | Catalog |
| Integrated isolated power | No |
| Isolation rating | Basic |
| Number of channels | 2 |
| Forward/reverse channels | 2 forward / 0 reverse |
| Default output | High |
| Data rate (max) (Mbps) | 50 |
| Surge isolation voltage (VIOSM) (VPK) | 4000 |
| Transient isolation voltage (VIOTM) (VPK) | 4242 |
| Withstand isolation voltage (VISO) (Vrms) | 2500 |
| CMTI (min) (V/µs) | 25000 |
| Operating temperature range (°C) | -40 to 125 |
| Supply voltage (max) (V) | 5 |
| Supply voltage (min) (V) | 3.3 |
| Propagation delay time (typ) (µs) | 0.007 |
| Current consumption per channel (DC) (typ) (mA) | 1.4 |
| Current consumption per channel (1 Mbps) (typ) (mA) | 1.4 |
| Creepage (min) (mm) | 4 |
| Clearance (min) (mm) | 4 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
