INA225

正在供货

产品详情

INA225 是一款电压输出、电流感测放大器，此放大器电流感测电阻器在 0V 至 36V 的共模电压范围内的压降，此压降与电源电压无关。此器件是一款双向、电流分流监视器，使得外部基准可被用来测量从两个方向流入电流感测电阻器的电流。

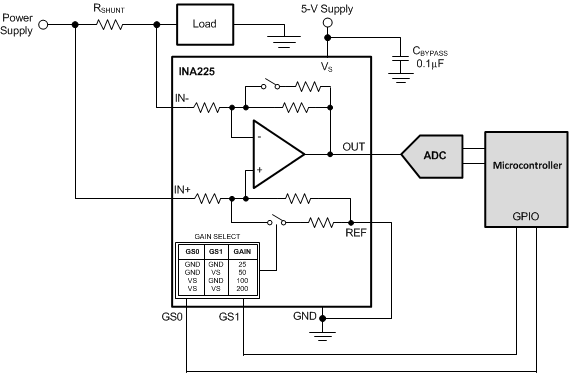

可使用两个增益选择端子（GS0 和 GS1）来选择四个离散增益级，以设定 25V/V，50V/V，100V/V 和 200V/V 的增益。这个低偏移、零漂移架构，连同精准增益值，可实现分流上最大压降低至满量程 10mV 时的电流感测，而同时又在整个工作温度范围内保持极高测量精度。

此器件由一个 +2.7V 至 +36V 的单电源供电，汲取 350μA 的最大电源电流。此器件在扩展工作温度范围（-40°C 至 +125°C）下额定运行，并采用 MSOP-8 封装。

宽共模范围：0V 至 36V
偏移电压：±150μV（最大值，所有增益）
偏移电压漂移：0.5μV/°C（最大值）
温度范围内的增益精度（最大值）：
- 25V/V，50V/V：±0.15%
- 100V/V：±0.2%
- 200V/V：±0.3%
- 10ppm/°C 增益漂移
250kHz 带宽（增益 = 25V/V）
可编辑增益：
- G1 = 25V/V
- G2 = 50V/V
- G3 = 100V/V
- G4 = 200V/V
静态电流：350μA（最大值）
封装：微型小外形尺寸封装 (MSOP)-8

All trademarks are the property of their respective owners.

Product type	Analog output
Common-mode voltage (max) (V)	36
Common-mode voltage (min) (V)	0
Input offset (±) (max) (µV)	150
Input offset drift (±) (typ) (µV/°C)	0.1
Voltage gain (V/V)	25, 50, 100, 200
CMRR (min) (dB)	95
Supply voltage (max) (V)	36
Supply voltage (min) (V)	2.7
Iq (max) (mA)	0.35
Number of channels	1
Comparators (#)	0
Gain error (%)	0.05, 0.1, 0.15
Gain error drift (±) (max) (ppm/°C)	10
Slew rate (V/µs)	0.4
Features	Bidirectional, Low-side Capable, Programmable Gain
Rating	Catalog
Operating temperature range (°C)	-40 to 125

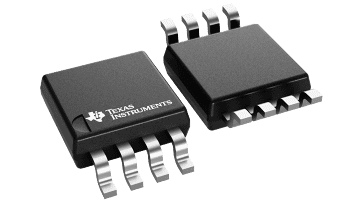

VSSOP (DGK)

14.7 mm² 3 x 4.9
