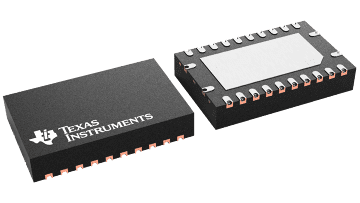

TXV0108-Q1 是一款 8 位、双电源、方向控制型、低偏斜电压转换器件。该器件可用于在偏斜敏感接口上发送信号（例如 MAC 和 PHY 之间的 RGMII 信号）时进行缓冲或转接驱动、电压转换和上电隔离。Ax 引脚和控制引脚（DIR、 OE）以 V CCA 逻辑电平为基准，Bx 引脚以 V CCB 逻辑电平为基准。该器件具有改进的通道间偏斜、占空比失真和对称上升或下降时序，适用于需要严格时序条件的应用。

该器件完全符合使用 I off 的部分断电应用的规范要求。I off 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。

V CC 隔离特性旨在确保如果任一 V CC 电源电压等于或接近 0V，则两个端口都将切换到高阻抗状态。该特性可实现多个 MAC 和 PHY 之间的通信电源隔离，并且在 MAC 和 PHY 以异步方式上电的情况下，能够有效防止器件间的电流回流。

如果 OE 设为低电平，DIR 上为高电平时允许数据从 A 传输到 B，DIR 上为低电平时允许数据从 B 传输到 A。 OE 设为高电平时，Ax 和 Bx 引脚均强制处于高阻抗状态。请参阅 器件功能模式，了解控制逻辑的运行摘要。
