SN54SC4T00-SEP

正在供货

产品详情

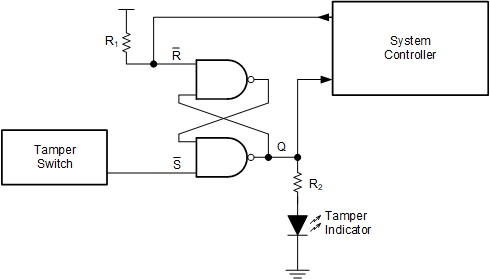

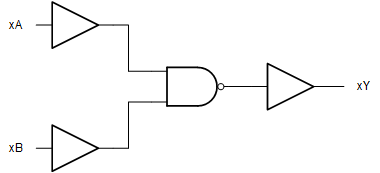

SN54SC4T00-SEP 包含四个具有施密特触发输入的独立双输入与非门。每个逻辑门以正逻辑执行布尔函数 Y = A ● B。输出电平以电源电压 (V CC) 为基准，并且支持 1.8V、2.5V、3.3V 和 5V CMOS 电平。

该输入经设计，具有较低阈值电路，支持较低电压 CMOS 输入的升压转换（例如 1.2V 输入转换为 1.8V 输出或 1.8V 输入转换为 3.3V 输出）。此外，5V 容限输入引脚可实现降压转换（例如 3.3V 转 2.5V 输出）。

提供供应商项目图，VID V62/23627-01XE
电离辐射总剂量额定值为 30krad(Si)
- 每个晶圆批次的辐射批次验收测试电离辐射总剂量 (TID RLAT) 额定值高达 30krad (Si)
单粒子效应 (SEE) 特性：
- 单粒子锁定 (SEL) 对于线性能量传递 (LET) 的抗扰度 = 43MeV-cm2/mg
- 单粒子瞬变 (SET) 额定值为 43MeV-cm2/mg
1.2V 至 5.5V 的宽工作电压范围
5/3.3/2.5/1.8/1.2V V CC 单电源电压转换门
- TTL 兼容输入：
  - 升压转换：
    - 1.8V – 1.2V 的输入
    - 2.5V – 1.8V 的输入
    - 3.3V – 1.8V、2.5V 的输入
    - 5.0V – 2.5V、3.3V 的输入
  - 降压转换：
    - 1.2V – 1.8V、2.5V、3.3V、5.0V 的输入
    - 1.8V – 2.5V、3.3V、5.0V 的输入
    - 2.5V – 3.3V、5.0V 的输入
    - 3.3V – 5.0V 的输入
5.5V 容限输入引脚
5V 时，输出驱动高达 25mA
闩锁性能超过 250mA，符合 JESD 17 规范
增强型航天塑料 (SEP)
- 受控基线
- 金键合线
- NiPdAu 铅涂层
- 一个封装测试厂
- 一个制造基地
- 军用级（-55°C 到 125°C）温度范围
- 延长了产品生命周期
- 产品可追溯性
- 符合 NASAs ASTM E595 释气规格要求

Technology family	SCxT
Number of channels	4
Vout (min) (V)	1.2
Vout (max) (V)	5.5
Features	Balanced outputs, Over-voltage tolerant inputs
Input type	TTL-Compatible CMOS
Operating temperature range (°C)	-55 to 125

TSSOP (PW)

32 mm² 5 x 6.4
