SN74LV595B-EP

SN74LV595B-EP

正在供货

具有三态输出寄存器的增强型产品八位移位寄存器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

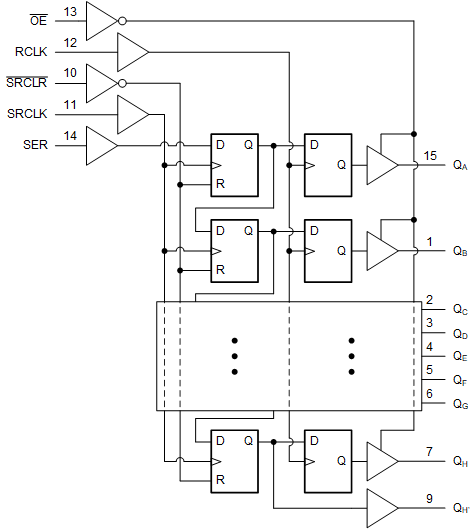

SN74LV595B-EP 包含一个可对 8 位 D 类存储寄存器进行馈送的 8 位串行输入、并行输出移位寄存器。存储寄存器具有并行三态输出。移位寄存器和存储寄存器分别有单独的时钟。移位寄存器具有一个直接覆盖清零 ( SRCLR) 输入以及用于级联结构的串行 (SER) 输入和串行输出。当输出使能端 ( OE) 输入为高电平时,所有输出(Q H’ 除外)处于高阻抗状态。

该器件完全符合使用 I off 的部分断电应用的规范要求。I off 电路禁用输出,从而可防止其断电时破坏性电流从该器件回流。

  • 2V 至 5.5V V CC 运行
  • 所有端口上均支持以混合模式电压运行
  • I off 支持局部断电模式运行
  • 闩锁性能超过 250mA, 符合 JESD 17 规范
  • 工作环境温度:-55°C 至 +125°C
  • 支持国防、航空航天和医疗应用:
    • 受控基线
    • 一个组装和测试基地
    • 一个制造基地
    • 延长了产品生命周期
    • 产品可追溯性
Bits (#)8
Technology familyLV-A
Supply voltage (min) (V)2
Supply voltage (max) (V)5.5
Input typeStandard CMOS
Output type3-State
Clock frequency (MHz)95
IOL (max) (mA)12
IOH (max) (mA)-12
Supply current (max) (µA)20
FeaturesBalanced outputs, Output register, Over-voltage tolerant inputs, Partial power down (Ioff), Very high speed (tpd 5-10ns)
Operating temperature range (°C)-55 to 125
RatingHiRel Enhanced Product
TSSOP (PW)1632 mm² 5 x 6.4
