SN74LV1T126-Q1

正在供货

产品详情

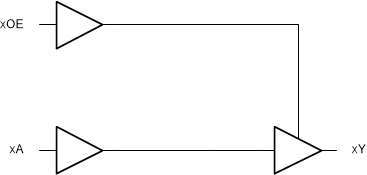

SN74LV1T126-Q1 是一款具有三态输出和集成电压转换功能的单路缓冲门。该缓冲器以正逻辑执行布尔函数 Y = A。通过对 OE 引脚施加低电平，可以将输出置于高阻态。输出电平以电源电压 (V CC) 为基准，并且支持 1.8V、2.5V、3.3V 和 5V CMOS 电平。

该输入经设计，具有较低阈值电路，支持较低电压 CMOS 输入的升压转换（例如 1.2V 输入转换为 1.8V 输出或 1.8V 输入转换为 3.3V 输出）。此外，5V 容限输入引脚可实现降压转换（例如 3.3V 转 2.5V 输出）。

符合面向汽车应用的 AEC-Q100 标准：
- 器件温度等级 1：-40°C 至 +125°C
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
1.8V 至 5.5V 的宽工作电压范围
单电源电压转换器（参阅 LVxT 增强输入电压）：
- 升压转换：
  - 1.2V 至 1.8V
  - 1.5V 至 2.5V
  - 1.8V 至 3.3V
  - 3.3V 至 5.0V
- 降压转换：
  - 5.0V、3.3V、2.5V 至 1.8V
  - 5.0V、3.3V 至 2.5V
  - 5.0V 至 3.3V
5.5V 容限输入引脚
支持标准引脚排列
速率高达 150Mbps，具有 5V 或 3.3V V CC
闩锁性能超过 250mA，符合 JESD 17 规范

Technology family	LV1T
Applications	GPIO, SPI
Bits (#)	1
Configuration	1 Ch A to B 0 Ch B to A
High input voltage (min) (V)	1
High input voltage (max) (V)	5.5
Vout (min) (V)	1.65
Vout (max) (V)	5.5
Data rate (max) (Mbps)	100
IOH (max) (mA)	-8
IOL (max) (mA)	8
Features	Balanced outputs, Single supply
Input type	TTL-Compatible CMOS
Output type	3-State, Balanced CMOS
Rating	Automotive
Operating temperature range (°C)	-40 to 125

SOT-23 (DBV)	5	8.12 mm² 2.9 x 2.8
SOT-SC70 (DCK)	5	4.2 mm² 2 x 2.1
