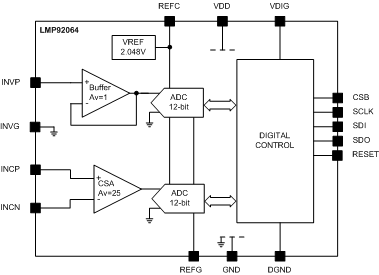

LMP92064 是一款具有数字 SPI 接口的精密低侧数字电流传感器和电压监视器。 该模拟前端 (AFE) 包括一个精密电流感测放大器和一个缓冲电压通道，分别用于测量分流电阻的负载电流和负载的供电电压。 该器件通过独立的 125kSps、12 位 ADC 转换器对电流和电压通道进行同步采样，以在单向感测应用中实现极为精确的功率计算。
LMP92064 为 ADC 提供了 2.048V 内部基准电压，不仅消除了对外部基准电压的需求，同时还减少了元件数量并节省了电路板空间。
主机可通过四线 SPI 接口以高达
20MHz 的运行速度与 LMP92064 通信。 凭借这一快速的 SPI 接口，用户能够利用较高带宽 ADC 来捕获快速变化的信号。 此外，该四线接口还具有专用单向输入和输出线，这使得需要隔离的应用能够轻松连接数字隔离器。
LMP92064 由 4.5V 至 5.5V 的单电源供电运行，并且具有一个独立的数字电源引脚。 LMP92064 采用 16 引脚 5mm x 4mm WSON 封装，额定温度范围为 -40°C 至 105°C。
All trademarks are the property of their respective owners.
| Common-mode voltage (max) (V) | 2 |
| Common-mode voltage (min) (V) | -0.2 |
| Input offset (±) (max) (µV) | 32 |
| Input offset drift (±) (max) (µV/°C) | 0.28 |
| Input offset drift (±) (typ) (µV/°C) | 0.28 |
| Voltage gain (V/V) | 25 |
| CMRR (min) (dB) | 110 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 4.5 |
| Iq (max) (mA) | 13 |
| Digital interface | SPI |
| Gain error (%) | 0.5, 0.75 |
| Gain error drift (±) (max) (ppm/°C) | 25 |
| Features | Low-side Capable |
| Number of channels | 1 |
| Resolution (Bits) | 12 |
| Power measurement accuracy (%) | 1.5 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 105 |
| WSON (NHR) | 16 | 20 mm² 5 x 4 |
