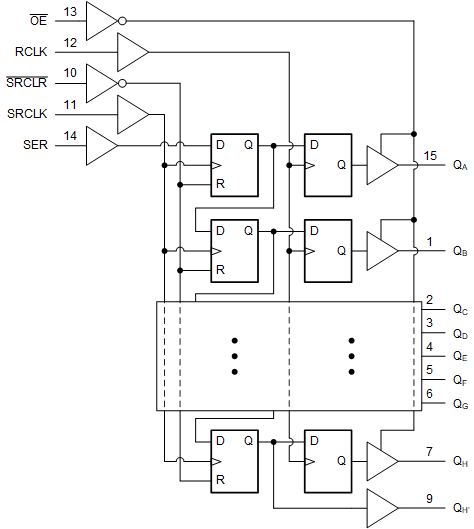

SN74HCT595-Q1 器件包含对 8 位 D 类存储寄存器进行馈送的 8 位串行输入、并行输出移位寄存器。存储寄存器具有并行 三态输出。移位寄存器和存储寄存器分别有单独的时钟。移位寄存器具有一个直接覆盖清零 (SRCLR) 的串行 (SER) 输入和一个串行输出 (QH’)，以用于级联。当输出使能端 (OE) 输入为高电平时，存储寄存器输出处于高阻抗状态。内部寄存器数据和串行输出 (QH’) 不受 OE 端输入的影响。
| Configuration | Serial-in, Parallel-out |
| Bits (#) | 8 |
| Technology family | HCT |
| Supply voltage (min) (V) | 4.5 |
| Supply voltage (max) (V) | 5.5 |
| Input type | TTL-Compatible CMOS |
| Output type | 3-State |
| Clock frequency (MHz) | 25 |
| IOL (max) (mA) | 6 |
| IOH (max) (mA) | -6 |
| Supply current (max) (µA) | 80 |
| Features | Balanced outputs, High speed (tpd 10-50ns), Output register, Positive input clamp diode |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Automotive |
| TSSOP (PW) | 16 | 32 mm² 5 x 6.4 |
