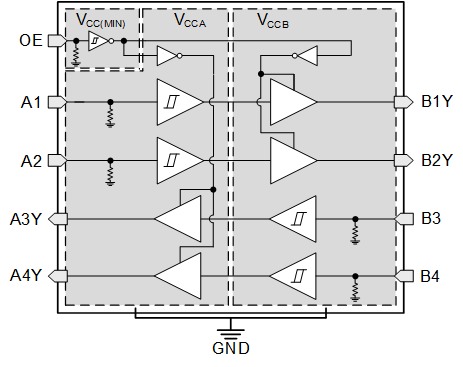

TXU0204-Q1 是一款 4 位双电源同相定向电压电平转换器件。Ax 引脚以 VCCA 逻辑电平为基准，OE 引脚可以 VCCA 或 VCCB 逻辑电平为基准，Bx 引脚以 VCCB 逻辑电平为基准。A 端口能够接受 1.1V 至 5.5V 的输入电压，而 B 端口也可接受 1.1V 至 5.5V 的输入电压。如果 OE 相对于任一电源设为高电平，可能会发生从 A 到 B 或从 B 到 A 的定向数据传输。OE 设为低电平时，所有输出引脚均处于高阻抗状态。请参阅器件功能模式，简要了解控制逻辑的运行。
| Applications | GPIO, JTAG, UART |
| Bits (#) | 4 |
| Configuration | 2 Ch A to B 2 Ch B to A |
| High input voltage (min) (V) | 0.44 |
| High input voltage (max) (V) | 5.5 |
| Vout (min) (V) | 1505 |
| Vout (max) (V) | 5.5 |
| Data rate (max) (Mbps) | 200 |
| IOH (max) (mA) | -12 |
| IOL (max) (mA) | -12 |
| Supply current (max) (µA) | 5.5 |
| Features | 7.5, 32 |
| Input type | Schmitt-Trigger |
| Output type | 3-State |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| TSSOP (PW) | 14 | 32 mm² 5 x 6.4 |
| WQFN (BQA) | 14 | 7.5 mm² 3 x 2.5 |
