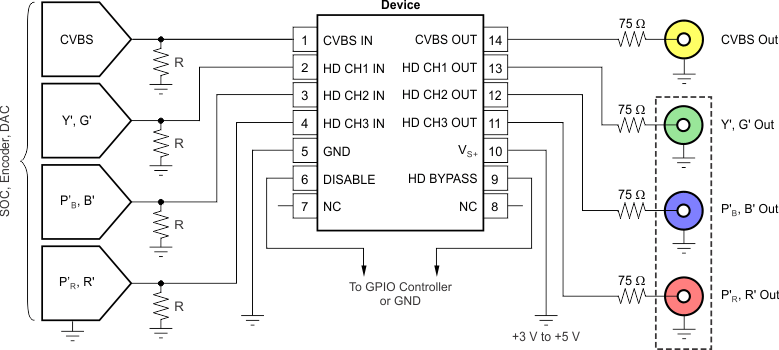

THS7376 是一款低功率，3V 至 5V 单电源，四通道，集成视频放大器。 此器件组装有一个用于 CVBS 视频的标清 (SD) 滤波通道和 3 个高清 (HD) 滤波通道。 此 CVBS 滤波器特有一个 6 阶滤波器，而 HD 通道特有 8 阶滤波器。 这些滤波器被用作数模转换器 (DAC) 重建滤波器，或者用作模数转换器 (ADC) 抗混叠滤波器。 HD 滤波器可以被旁通以支持 1080p60 视频或高达超级扩展图形阵列 (SAGA) RGB 的视频。
此器件具有灵活的输入耦合能力，并且可针对 ac 或 dc 耦合输入进行配置。 210mV 的输出电平位移可在具有 0V 输入的输出上实现一个完全同步的动态范围。 此器件具有 6dB 增益的轨到轨输出级可实现 ac 和 dc 线路驱动。 这个可驱动两条线路，或 75Ω 负载的功能可实现作为一个视频线路驱动器的最大灵活性。 3.3V 时 30.9mA 的总静态电流和 0.1µA 的可禁用模式使得 THS7376 成为高性能视频应用的理想选择。
THS7376 采用小型薄型小尺寸 (TSSOP)-14 封装，此封装与 RoHS 环保标准兼容。 此器件与德州仪器 (TI) 生产的 THS7373 和 THS7374 视频滤波放大器引脚兼容。
| Number of channels | 4 |
| Diff gain (%) | 0.2 |
| Iout (typ) (A) | 0.1 |
| Vs (min) (V) | 2.85 |
| Vs (max) (V) | 5.5 |
| Diff phase (°) | 0.3 |
| Iq (typ) (mA) | 30.9 |
| Number of filter poles | 6 |
| Features | GPIO control method |
| Operating temperature range (°C) | -40 to 85 |
| Rating | Catalog |
| TSSOP (PW) | 14 | 32 mm² 5 x 6.4 |
