SN74HCS05

正在供货

具有漏极开路输出的六路反相器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

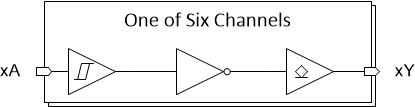

This device contains six independent inverter with open-drain outputs and Schmitt-trigger inputs. Each gate performs the Boolean function Y = A in positive logic.

Wide operating voltage range: 2 V to 6 V
Schmitt-trigger inputs allow for slow or noisy input signals
Low power consumption
- Typical I_CC of 100 nA
- Typical input leakage current of ±100 nA
±7.8-mA output drive at 5 V
Extended ambient temperature range: –40°C to +125°C, T_A

Technology family	HCS
Supply voltage (min) (V)	2
Supply voltage (max) (V)	6
Number of channels	6
IOL (max) (mA)	7.8
IOH (max) (mA)	0
Supply current (max) (µA)	2
Input type	Schmitt-Trigger
Output type	Open-drain
Features	High speed (tpd 10-50ns)
Rating	Catalog
Operating temperature range (°C)	-40 to 125

SOIC (D)	14	51.9 mm² 8.65 x 6
TSSOP (PW)	14	32 mm² 5 x 6.4
