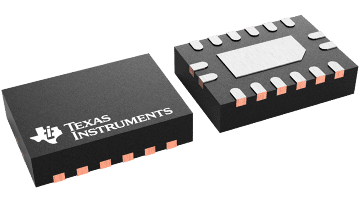

SN74AXC4T774-Q1 是一款使用两个独立可配置电源轨的四位同相总线收发器。 VCCA 和 VCCB 电源电压低至 0.65V 时，该器件可正常工作。A 端口用于跟踪 VCCA，该端口可支持 0.65V 至 3.6V 范围内的任何电源电压。B 端口用于跟踪 VCCB，该端口也可支持 0.65V 至 3.6V 范围内的任何电源电压。此外，SN74AXC4T774-Q1 还与单电源系统兼容。
SN74AXC4T774-Q1 器件旨在实现数据总线之间的异步通信。根据方向控制输入 (DIRx) 的逻辑电平，该器件将数据从 A 总线传输至 B 总线，或者将数据从 B 总线传输至 A 总线。输出使能输入 (OE) 用于禁用输出，从而有效隔离总线。 SN74AXC4T774-Q1 器件旨在使控制引脚（DIRx 和 OE）以 VCCA 为基准。
为了确保电平转换器 I/O 在上电或断电期间处于高阻抗状态，OE 引脚应通过上拉电阻器连接至 VCCA。
该器件完全符合使用 Ioff 电流的部分断电应用的规范要求。当器件断电时，Ioff 保护电路可确保不从输入、输出或偏置到特定电压的组合 I/O 获取多余电流，也不向其提供多余电流。
VCC 隔离特性能确保当 VCCA 或 VCCB 低于 100mV 时，可通过禁用 I/O 端口的输出来将其设为高阻抗状态。
无干扰电源时序使电源轨能以任何顺序打开或关断，从而提供强大的电源时序性能。
| Technology family | AXC |
| Applications | SPI, UART, JTAG, I2S |
| Bits (#) | 4 |
| High input voltage (min) (V) | 0.45 |
| High input voltage (max) (V) | 3.6 |
| Vout (min) (V) | 0.65 |
| Vout (max) (V) | 3.6 |
| Data rate (max) (Mbps) | 310 |
| IOH (max) (mA) | -12 |
| IOL (max) (mA) | 12 |
| Supply current (max) (µA) | 40 |
| Features | Output enable, Overvoltage tolerant inputs, Partial power down (Ioff), Vcc isolation |
| Input type | Standard CMOS |
| Output type | 3-State |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| TSSOP (PW) | 16 | 32 mm² 5 x 6.4 |
| UQFN (RSV) | 16 | 4.68 mm² 2.6 x 1.8 |
| WQFN (BQB) | 16 | 8.75 mm² 3.5 x 2.5 |
