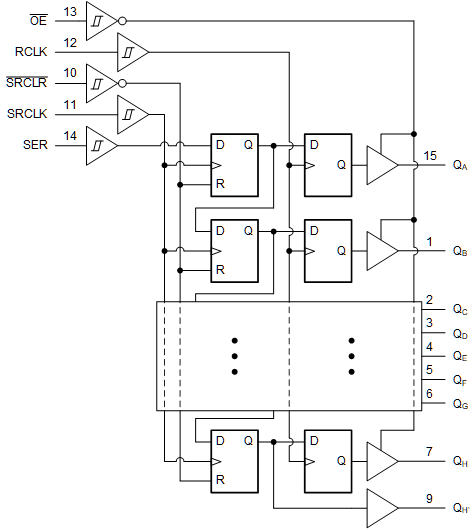

SN74HCS595-Q1 器件包含对 8 位 D 类存储寄存器进行馈送的 8 位串行输入、并行输出移位寄存器。 所有输入均包括施密特触发架构,因此消除了由边沿变化缓慢或高噪声输入信号导致的任何错误数据输出。存储寄存器具有并行 三态输出。移位寄存器和存储寄存器分别有单独的时钟。移位寄存器具有一个直接覆盖清零 (SRCLR) 的串行 (SER) 输入和一个串行输出 (QH),以用于级联。当输出使能端 (OE) 输入为高电平时,存储寄存器输出处于高阻抗状态。内部寄存器数据和串行输出 (QH) 不受 OE 端输入的影响。
| Configuration | Serial-in, Parallel-out |
| Bits (#) | 8 |
| Technology family | HCS |
| Supply voltage (min) (V) | 2 |
| Supply voltage (max) (V) | 6 |

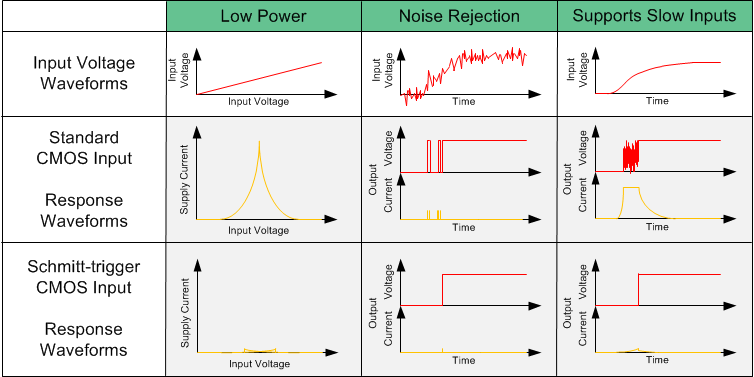

| Input type | Schmitt-Trigger |
| Output type | 3-State |
| Clock frequency (MHz) | 75 |
| IOL (max) (mA) | 7.8 |
| IOH (max) (mA) | -7.8 |
| Supply current (max) (µA) | 2 |
| Features | Balanced outputs, High speed (tpd 10-50ns), Output register, Positive input clamp diode |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Automotive |

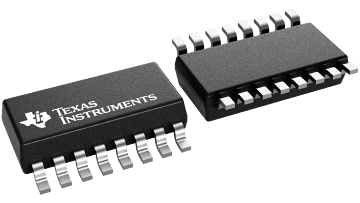

| SOIC (D) | 16 | 59.4 mm² 9.9 x 6 |
| SOT-23-THN (DYY) | 16 | 8.4 mm² 4.2 x 2 |
| TSSOP (PW) | 16 | 32 mm² 5 x 6.4 |

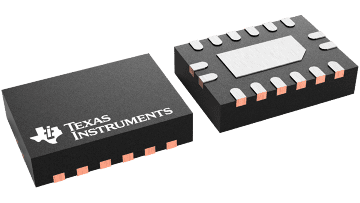

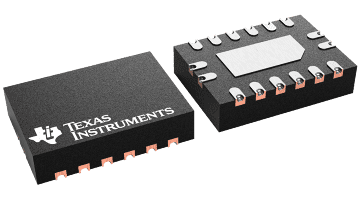

| WQFN (BQB) | 16 | 8.75 mm² 3.5 x 2.5 |
