通过 AEC-Q100 认证的 SN74AXC8T245-Q1 器件是一款 8 位同相总线收发器，可用于解决在最新电压节点（0.7V、0.8V 和 0.9V）上运行的器件与在业界通用电压节点（1.8V、2.5V 和 3.3V）上运行的器件之间的电压电平不匹配问题。
器件通过两条独立电源轨（VCCA 和 VCCB）运行，运行电压可低至 0.65V。数据引脚 A1 至 A8 均用于跟踪 VCCA，可承受 0.65V-3.6V 的电源电压。数据引脚 B1 至 B8 均用于跟踪 VCCB，可承受 0.65V-3.6V 的电源电压。
SN74AXC8T245-Q1 器件旨在实现数据总线间的异步通信。根据方向控制输入（DIR1 和 DIR2）的逻辑电平，此器件将数据从 A 总线传输至 B 总线，或者将数据从 B 总线传输至 A 总线。输出使能 (OE) 输入可用于禁用输出，从而有效隔离总线。
SN74AXC8T245-Q1 器件旨在使控制引脚（DIR 和 OE）以 VCCA 为基准。
该器件专用于使用 Ioff 的局部断电应用。当器件断电时，Ioff 电路将会禁用输出。这会抑制电流反流到器件中，从而防止损坏器件。
VCC 隔离功能可确保当任一 VCC 输入电源低于 100mV 时，所有电平转换器输出都将禁用并处于高阻抗状态。
为了确保电平转换器 I/O 在上电或断电期间处于高阻抗状态，应将 OE 通过上拉电阻器接到 VCCA；此电阻器的最小值由驱动器的灌电流能力决定。
| Technology family | AXC |
| Applications | RGMII |
| Bits (#) | 8 |
| High input voltage (min) (V) | 0.455 |
| High input voltage (max) (V) | 3.6 |
| Vout (min) (V) | 0.65 |
| Vout (max) (V) | 3.6 |
| Data rate (max) (Mbps) | 380 |
| IOH (max) (mA) | -12 |
| IOL (max) (mA) | 12 |
| Supply current (max) (µA) | 60 |
| Features | Output enable, Overvoltage tolerant inputs, Partial power down (Ioff), Vcc isolation |
| Input type | Standard CMOS |
| Output type | 3-State, Balanced CMOS, Push-Pull |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| TSSOP (PW) | 24 | 49.92 mm² 7.8 x 6.4 |

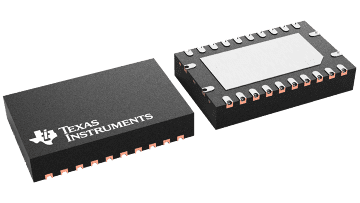

| VQFN (RGY) | 24 | 19.25 mm² 5.5 x 3.5 |

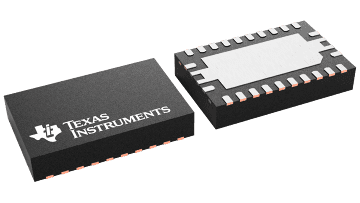

| VQFN (RHL) | 24 | 19.25 mm² 5.5 x 3.5 |
