SN74AXCH1T45 是一款采用两个独立可配置电源轨的单比特位同相总线收发器。VCCA 和 VCCB 电源电压低至 0.65V 时，该器件可正常工作。A 端口用于跟踪 VCCA，该端口可支持 0.65V 至 3.6V 范围内的任何电源电压。B 端口用于跟踪 VCCB，该端口也可支持 0.65V 至 3.6V 范围内的任何电源电压。此外，SN74AXCH1T45 还与单电源系统兼容。

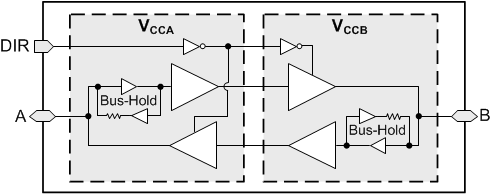

DIR 引脚决定信号传播的方向。DIR 引脚配置为高电平时，信号转换由端口 A 流向端口 B。DIR 配置为低电平时，则由端口 B 流向端口 A。DIR 引脚以 VCCA 为基准，这意味着它的逻辑高电平和逻辑低电平阈值跟踪 VCCA 电压。
有源总线保持电路会将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路上使用上拉或下拉电阻器。如果 VCCA 或 VCCB 连上电源，则总线保持电路分别在 A 端口或 B 端口上始终保持工作状态，与方向控制引脚的状态无关。
该器件完全符合使用 Ioff 电流的部分断电应用的规范要求。当器件断电时，Ioff 保护电路可确保不从输入、输出或偏置到特定电压的组合 I/O 获取多余电流，也不向其提供多余电流。
VCC 隔离特性可确保当 VCCA 或 VCCB 低于 100mV 时，I/O 端口均禁用其输出并进入高阻态。
无干扰电源时序使电源轨能以任何顺序打开或关断，从而提供强大的电源时序性能。
| Technology family | AXC |
| Applications | GPIO |
| Bits (#) | 1 |
| High input voltage (min) (V) | 0.455 |
| High input voltage (max) (V) | 3.6 |
| Vout (min) (V) | 0.65 |
| Vout (max) (V) | 3.6 |
| Data rate (max) (Mbps) | 500 |
| IOH (max) (mA) | -12 |
| IOL (max) (mA) | 12 |
| Supply current (max) (µA) | 14 |
| Features | Bus-hold, Output enable, Overvoltage tolerant inputs, Partial power down (Ioff), Vcc isolation |
| Input type | Standard CMOS |
| Output type | 3-State, Balanced CMOS, Push-Pull |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |

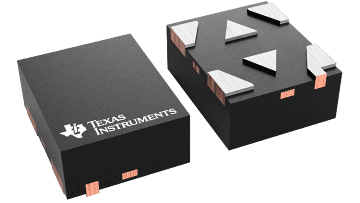

| SOT-23 (DBV) | 6 | 8.12 mm² 2.9 x 2.8 |
| SOT-SC70 (DCK) | 6 | 4.2 mm² 2 x 2.1 |
| USON (DRY) | 6 | 1.45 mm² 1.45 x 1 |
| X2SON (DTQ) | 6 | 0.8 mm² 1 x 0.8 |
