SN74AXC1T45

SN74AXC1T45

正在供货

单位双电源总线收发器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

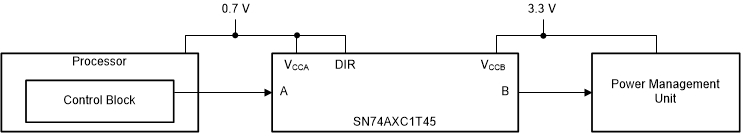

SN74AXC1T45 是一款采用两个独立可配置电源轨的单比特位同相总线收发器。VCCA 和 VCCB 电源电压低至 0.65V 时,该器件可正常工作。A 端口用于跟踪 VCCA,该端口可支持 0.65V 至 3.6V 范围内的任何电源电压。B 端口用于跟踪 VCCB,该端口也可支持 0.65V 至 3.6V 范围内的任何电源电压。

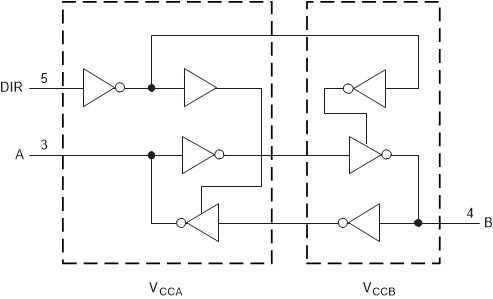

DIR 引脚决定信号传播的方向。DIR 引脚配置为高电平时,信号转换由端口 A 流向端口 B。DIR 配置为低电平时,则由端口 B 流向端口 A。DIR 引脚以 VCCA 为基准,这意味着它的逻辑高电平和逻辑低电平阈值跟踪 VCCA 电压。

该器件完全符合使用 Ioff 电流的部分断电应用的规范要求。当器件断电时,Ioff 保护电路可确保不从输入、输出或偏置到特定电压的组合 I/O 获取多余电流,也不向其提供多余电流。

VCC 隔离特性可确保当 VCCA 或 VCCB 低于 100mV 时,I/O 端口均禁用其输出并进入高阻态。

毛刺信号抑制电路使电源轨能以任何顺序打开或关断,从而提供强大的电源定序性能。

  • 在 0.65V 至 3.6V 范围内进行上行和下行电平转换
  • 工作温度:–40°C 至 +125°C
  • 设计采用毛刺信号抑制电路以提高电源定序性能
  • 最大静态电流 (ICCA + ICCB) 为 10µA(最高 85°C)和 16µA(最高 125°C)
  • 从 1.8V 转换到 3.3V 时,支持高达 500Mbps 的转换速率
  • VCC 隔离特性:
    • 如果任何一个 VCC 输入低于 100mV,则所有 I/O 输出均禁用且处于高阻抗状态
  • Ioff 支持局部断电模式运行
  • 闩锁性能超过 100mA,符合 JESD 78 II 类规范
  • ESD 保护性能超过 JESD 22 规范要求
    • 8000V 人体放电模型
    • 1000V 充电器件模型
Technology familyAXC
ApplicationsGPIO
Bits (#)1
High input voltage (min) (V)0.455
High input voltage (max) (V)3.6
Vout (min) (V)0.65
Vout (max) (V)3.6
Data rate (max) (Mbps)380
IOH (max) (mA)-12
IOL (max) (mA)12
Supply current (max) (µA)12
FeaturesOutput enable, Overvoltage tolerant inputs, Partial power down (Ioff), Vcc isolation
Input typeStandard CMOS
Output type3-State, Balanced CMOS, Push-Pull
RatingCatalog
Operating temperature range (°C)-40 to 125
SOT-23 (DBV)68.12 mm² 2.9 x 2.8

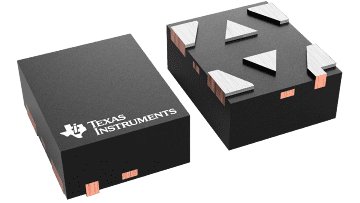

SOT-5X3 (DRL)62.56 mm² 1.6 x 1.6

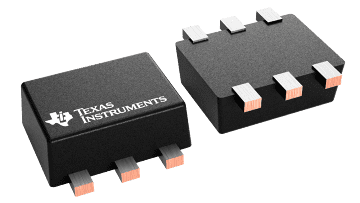

SOT-SC70 (DCK)64.2 mm² 2 x 2.1

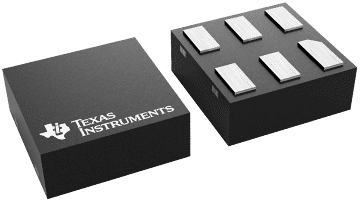

X2SON (DEA)61 mm² 1 x 1
X2SON (DTQ)60.8 mm² 1 x 0.8
