LSF0108-Q1

正在供货

产品详情

在不超过 30pF 的容性负载条件下支持最高 100MHz 的上行转换和超过 100MHz 的下行转换，在 50pF 的容性负载条件下支持最高 40MHz 的上行和下行转换：
- 允许 LSF 系列支持更多的消费类或电信接口（MDIO 或 SDIO）
双向电压转换（不使用 DIR 引脚）：
- 更大限度地减少开发双向接口（PMBus、I 2C 或 SMbus）电压转换的系统工作量
IO 端口可耐受 5V 电压且支持 125°C 高温：
- LSF 系列可耐受 5V 电压且支持 125°C 高温，能够灵活兼容工业和电信应用中的 TTL 电平。
通道的特定转换：
- LSF 系列能够为每条通道设置不同电压转换电平。

具有符合 AEC-Q100 标准的下列特性：
- 器件 HBM ESD 分类等级 2000V
- 器件 CDM ESD 分类等级 1000V

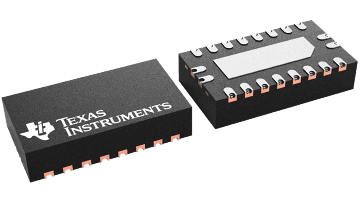

采用具有可湿性侧面的 VQFN (RKS) 封装
在无方向引脚的情况下提供双向电压转换
在不超过 30pF 的容性负载条件下支持最高达 100MHz 的上行转换和超过 100MHz 的下行转换，在 50pF 的容性负载条件下支持高达 40MHz 的上行/下行转换
支持热插入
可实现以下电压之间的双向电压电平转换
- 0.65V ↔ 1.8V、2.5V、3.3V、5V（仅限 RKS 封装）
- 0.95V ↔ 1.8V、2.5V、3.3V、5V
- 1.2V ↔ 1.8V、2.5V、3.3V、5V
- 1.8V ↔ 2.5V、3.3V、5V
- 2.5V ↔ 3.3V、5V
- 3.3V ↔ 5V
低待机电流
支持 TTL 的 5V 耐受 I/O 端口
低导通电阻，可减少信号失真
针对 EN 为低电平的高阻抗 I/O 引脚
采用直通引脚排列来简化 PCB 布线
闩锁性能超过 100 mA，符合 JESD 17 规范
-40°C 至 +125°C 工作温度范围

Technology family	LSF
Applications	I2C
Bits (#)	8
Data rate (max) (Mbps)	200
High input voltage (min) (V)	0.95
High input voltage (max) (V)	5
Vout (min) (V)	0.95
Vout (max) (V)	5
IOH (max) (mA)	0
IOL (max) (mA)	0
Supply current (max) (µA)	12.5
Features	Output enable
Input type	Transmission Gate
Output type	3-State, Transmission Gate
Rating	Automotive
Operating temperature range (°C)	-40 to 125

TSSOP (PW)	20	41.6 mm² 6.5 x 6.4
VQFN (RKS)	20	11.25 mm² 4.5 x 2.5
