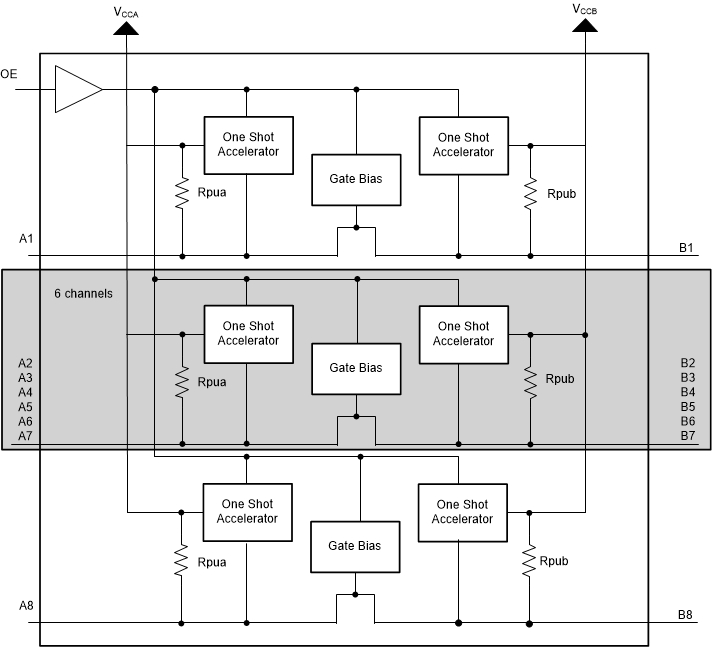

该器件是一款 8 位同相电平转换器，此转换器使用两个独立的可配置电源轨。A 端口跟踪 V CCA 引脚的电源电压。V CCA 引脚可接受 1.4V 到 3.6V 范围内的任意电源电压。B 端口跟踪 V CCB 引脚的电源电压。V CCB 引脚可接受 1.65V 到 5.5V 范围内的任意电源电压。这两个输入电源引脚可实现 1.5V、1.8V、2.5V、3.3V 和 5V 电压节点之间的任意低压双向转换。
输出使能 (OE) 输入为低电平时，所有输出均将置于高阻抗 (Hi-Z) 状态。
为确保输出在上电或断电期间处于 Hi-Z 状态，需通过一个下拉电阻将 OE 接至 GND。该电阻的最小值取决于驱动器的拉电流能力。
.
.
.
| Technology family | TXS |
| Applications | I2C, MDIO, PMBus, SMBus |
| Bits (#) | 8 |
| Data rate (max) (Mbps) | 110 |
| High input voltage (min) (V) | 1 |
| High input voltage (max) (V) | 5.5 |
| Vout (min) (V) | 1.4 |
| Vout (max) (V) | 5.5 |
| IOH (max) (mA) | 0 |
| IOL (max) (mA) | 0 |
| Supply current (max) (µA) | 8 |
| Features | Edge rate accelerator, Output enable |
| Input type | Transmission Gate |
| Output type | 3-State, Transmission Gate |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| TSSOP (PW) | 20 | 41.6 mm² 6.5 x 6.4 |
