LSF 系列包含双向电压电平转换器，该转换器可在 0.8V 至 4.5V (Vref_A) 和 1.8V 至 5.5V (Vref_B) 电压范围内运行。该范围支持在 0.8V 和 5.0V 之间进行双向电压转换，无需在漏极开路或推挽应用中使用方向端子。对于采用 15pF 电容器和 165Ω 上拉电阻器的漏极开路系统，LSF 系列支持传输速度大于 100MHz 的电平转换应用。

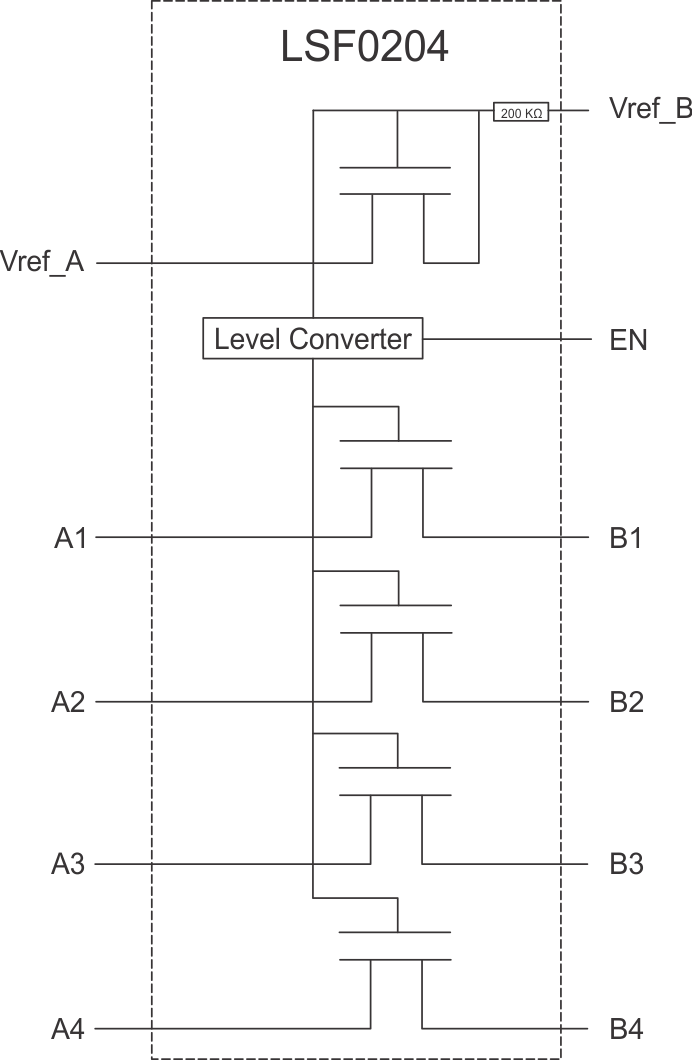

当 An 或 Bn 端口为低电平时，此开关处于接通状态，而且 An 和 Bn 端口之间存在低电阻连接。开关的低 Ron 可实现具有超小传播延迟和信号失真的连接。A 端或 B 端的电压将限制为 Vref_A，且可上拉至 Vref_A 到 5V 之间的任何电压水平。利用此功能，可在无需方向控制的情况下，在用户选择的较高和较低电压之间实现无缝转换。
| Technology family | LSF |
| Applications | I2C, SPI |
| Bits (#) | 4 |
| Data rate (max) (Mbps) | 200 |
| High input voltage (min) (V) | 0.95 |
| High input voltage (max) (V) | 5 |
| Vout (min) (V) | 0.95 |
| Vout (max) (V) | 5 |
| IOH (max) (mA) | 0 |
| IOL (max) (mA) | 0 |
| Supply current (max) (µA) | 12.5 |
| Features | Output enable |
| Input type | Transmission Gate |
| Output type | 3-State, Transmission Gate |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |

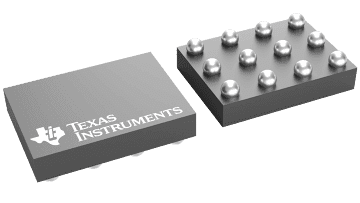

| DSBGA (YZP) | 12 | 3.9375 mm² 2.25 x 1.75 |
| TSSOP (PW) | 14 | 32 mm² 5 x 6.4 |

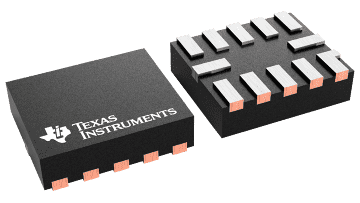

| UQFN (RUT) | 12 | 3.4 mm² 2 x 1.7 |
| VQFN (RGY) | 14 | 12.25 mm² 3.5 x 3.5 |
