SN74LV1T125

SN74LV1T125

正在供货

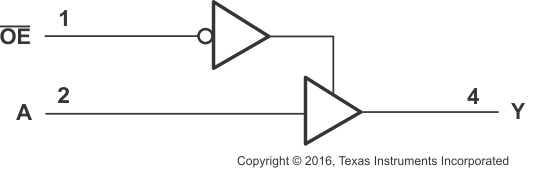

具有三态输出的单电源单通道缓冲门(低电平有效)

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

SN74LV1T125 是一款具有低输入阈值的单路缓冲门,可支持电压转换应用。

  • V CC 为 5V、3.3V、2.5V 和 1.8V 的单电源电压转换器
  • 工作电压范围为 1.8V 至 5.5V
  • 升压转换:
    • 1.8V V CC 时,1.2V (1) 至 1.8V
    • 2.5V V CC 时,1.5V (1) 至 2.5V
    • 3.3V V CC 时,1.8V (1) 至 3.3V
    • 5.0V V CC 时,3.3V 至 5.0V
  • 降压转换:
    • 1.8V V CC 时,3.3V 至 1.8V
    • 2.5V V CC 时,3.3V 至 2.5V
    • 3.3V V CC 时,5.0 V 至 3.3V
  • 逻辑输出以 V CC 为基准
  • 输出驱动:
    • 电压为 5V 时,输出驱动为 8.0mA
    • 电压为 3.3V 时,输出驱动为 7.0mA
    • 电压为 1.8V 时,输出驱动为 3.0mA
  • V CC 为 3.3V 时,频率高达 50MHz
  • 输入引脚可耐受 5.0V 电压
  • –40°C 至 125°C 工作温度范围
  • 闩锁性能超过 250mA,符合 JESD 17 规范
  • 支持标准逻辑引脚排列
  • 与 AUP1G 和 LVC1G 系列兼容的 CMOS 输出 B(1)

(1)请参考较低 V CC 条件下的 V IH/V IL 和输出驱动。

Technology familyLV1T
ApplicationsGPIO, I2S, UART
Bits (#)1
Configuration1 Ch A to B 0 Ch B to A
High input voltage (min) (V)1
High input voltage (max) (V)5.5
Vout (min) (V)0
Vout (max) (V)5.5
Data rate (max) (Mbps)100
IOH (max) (mA)-8
IOL (max) (mA)-8
Supply current (max) (µA)5.5
Features4.2, 4.64
Input typeTTL-Compatible CMOS
Output type3-State, Balanced CMOS
RatingCatalog
Operating temperature range (°C)-40 to 125
SOT-23 (DBV)58.12 mm² 2.9 x 2.8
SOT-SC70 (DCK)54.2 mm² 2 x 2.1
