这个 2 位非反向转换器使用两个独立的可配置电源轨。 A 端口被设计用于跟踪 VCCA。 VCCA 接受从 0.9V 至 3.6V 间的任一电源电压值。B 端口设计用于跟踪 VCCB。 VCCB 接受从 0.9V 至 3.6V 间的任一电源电压值。这可实现 1V，1.2V，1.5V，1.8V，2.5V 和 3.3V 电压节点间的低压双向转换。 对于 TXB0302，当输出使能端 (OE) 输入为低电平时，所有输出均被置于高阻抗状态。 为了确保加电或断电期间的高阻抗状态，OE 应该通过一个下拉电阻器接在 GND 上；此电阻器的最小值由驱动器电流供源能力决定。 TXB0302 被设计用于实现 VCCA 对 OE 输入电路供电。 该器件完全符合使用 I关闭的部分断电应用的规范要求。 I关闭电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。
| Technology family | TXB |
| Bits (#) | 2 |
| Data rate (max) (Mbps) | 140 |
| High input voltage (min) (V) | 0.81 |
| High input voltage (max) (V) | 3.6 |
| Vout (min) (V) | 0.9 |
| Vout (max) (V) | 3.6 |
| IOH (max) (mA) | -0.02 |
| IOL (max) (mA) | 0.02 |
| Supply current (max) (µA) | 10 |
| Features | Edge rate accelerator, Integrated pullup resistors, Output enable, Partial power down (Ioff), Vcc isolation |
| Input type | Standard CMOS |
| Output type | 3-State, CMOS, Push-Pull |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |

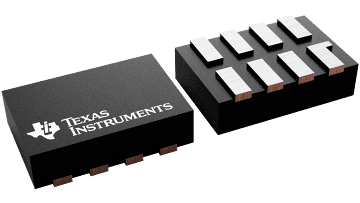

| X2SON (DQM) | 8 | 2.16 mm² 1.8 x 1.2 |
